Паяные теплообменники ТТ отлично подходят для реализации процессов испарения (кипения) различных фреонов. При этом они эффективно охлаждают вторую рабочую среду, в процессе кипения фреона выделяется холод. Они обладают высокими эксплуатационными характеристиками по рабочему давлению – до 45 бар. Имеют патрубки «под пайку», что позволяет легко подключить теплообменник к фреоновой линии. За счет своих компактных размеров они легко помещаются в коллекторном шкафе или любой нише. Благодаря этим преимуществам, паяные пластинчатые испарители применяются в различных системах охлаждения, кондиционирования и тепловых насосах.

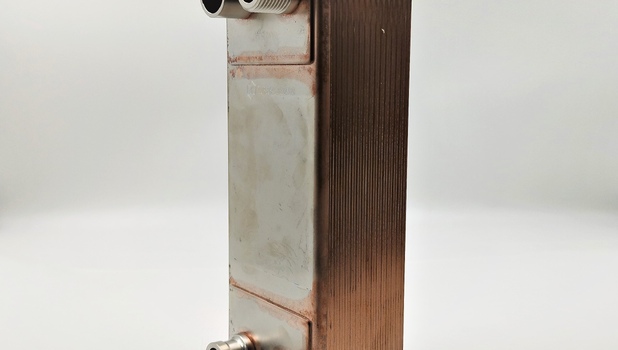

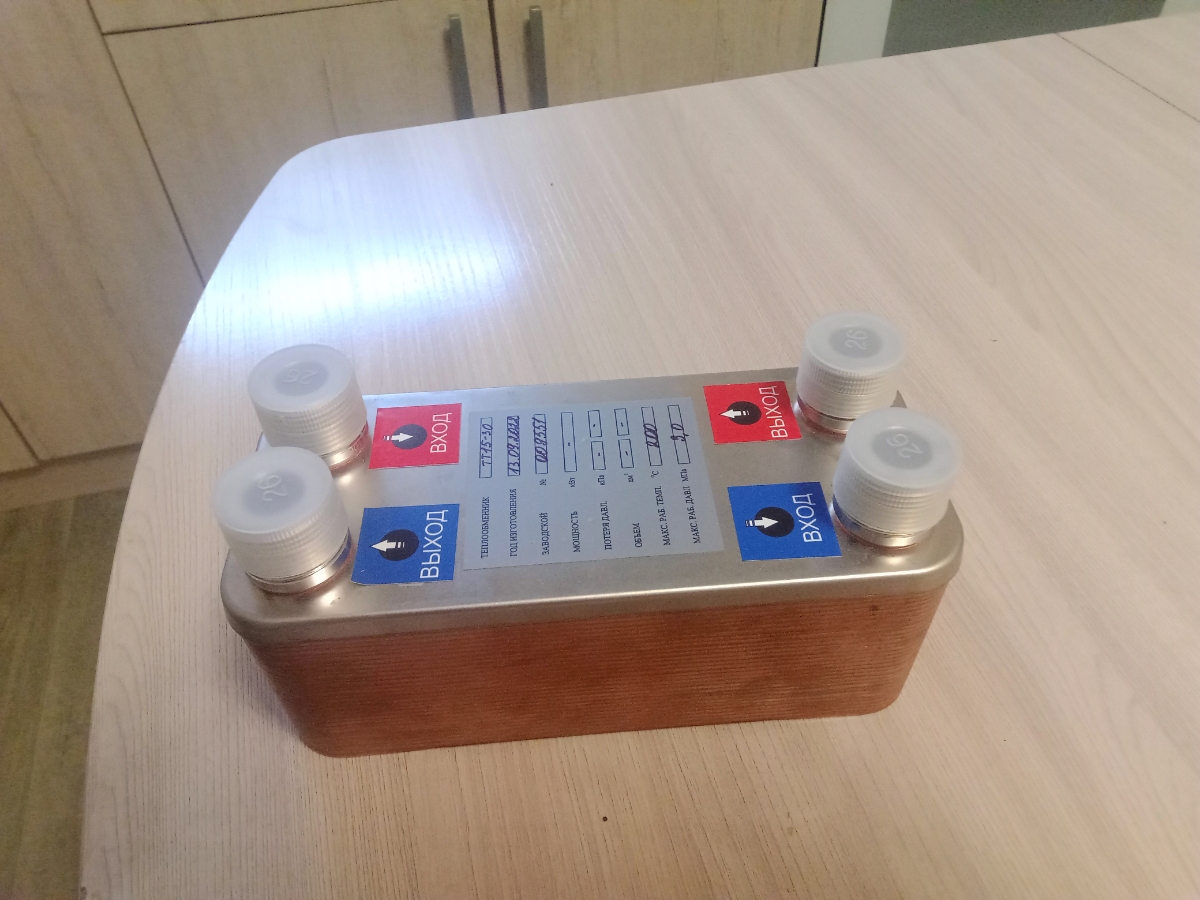

Конструктивно, теплообменник состоит из набора специальных нержавеющих пластин, которые спаяны между собой при помощи медного припоя. С одной стороны пластин протекает фреон, который проходит стадию кипения, а с другой стороны протекает вторая среда, она охлаждается в этом процессе. Обе среды протекают по специальным каналам в пластинах теплообменника. Теплообменники имеют 4 патрубка. 2 патрубка отвечают за подачу и обратку фреона. Остальные 2 патрубка это вход нагреваемой и выход охлаждаемой среды.

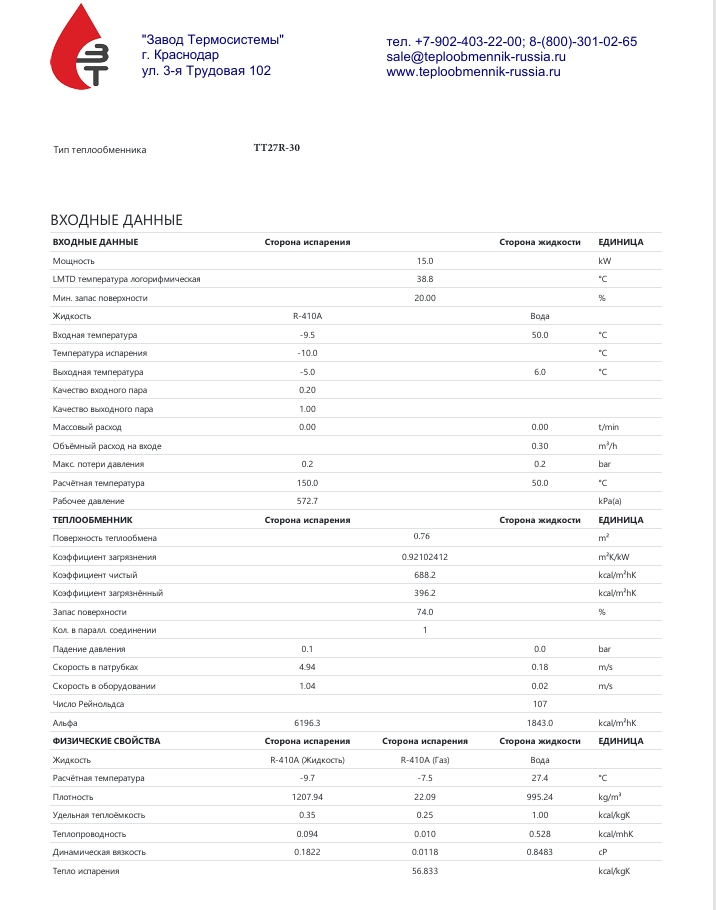

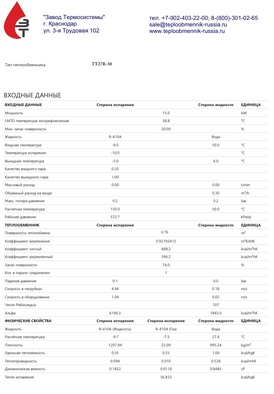

Пример расчета паяного теплообменника (испарителя фреона), который охлаждает воду с 50С до 6С, которая используется в системе отведения тепла от работающего оборудования. Охладителем является фреон R410A. Теплообменник рассчитан по следующим параметрам:
По этим данным был рассчитан паяный теплообменник ТТ27-30. В теплообменнике 30 пластин, поверхность теплообмена – 0,81 м2.
.jpg)
.jpg)

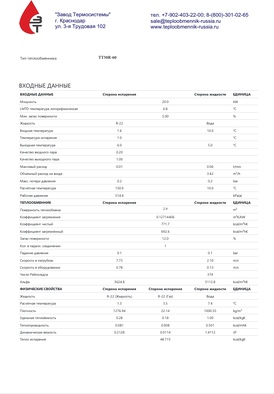

Пример расчета паяного теплообменника (испарителя фреона), который охлаждает воду с 10С до 5С, которая используется в кондиционирования. Охладителем является фреон R22. Теплообменник рассчитан по следующим параметрам:

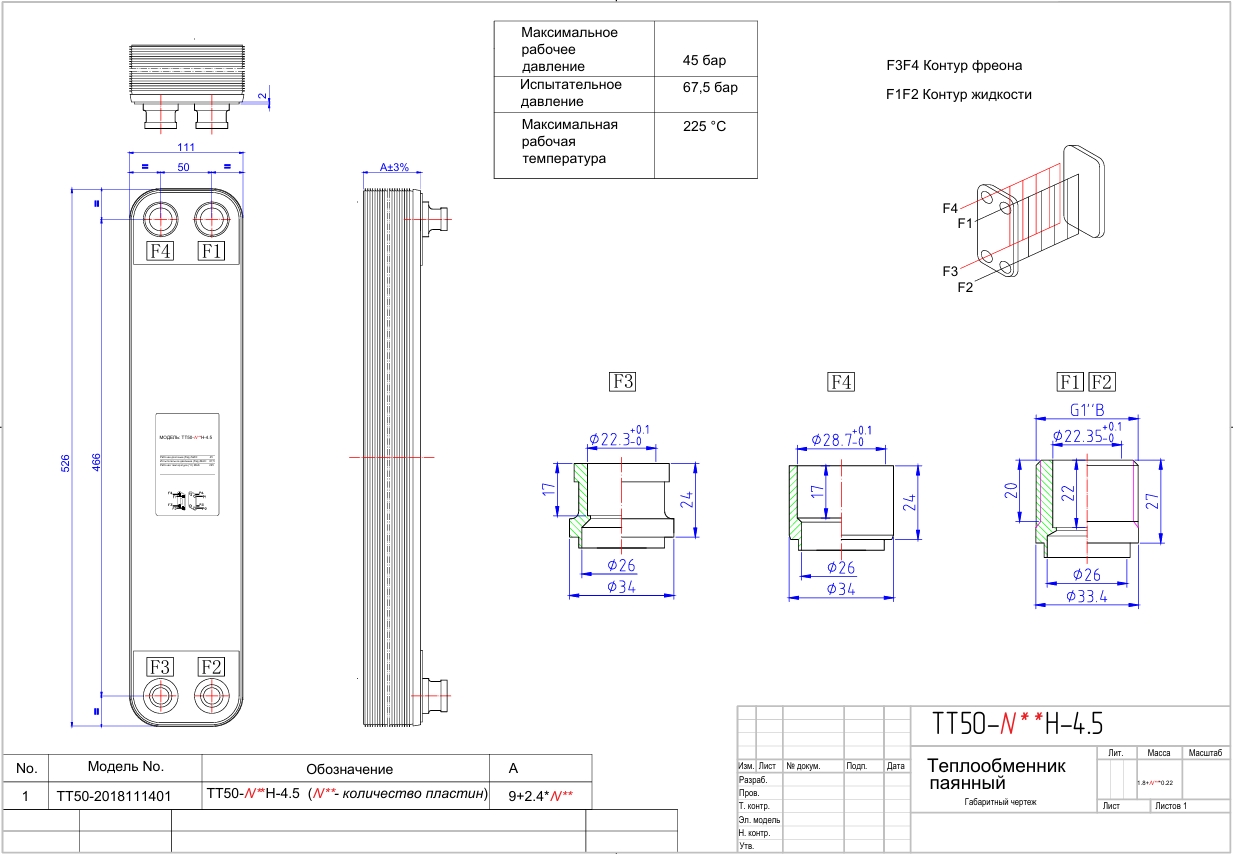

По этим данным был рассчитан паяный теплообменник ТТ50-60. В теплообменнике 60 пластин, поверхность теплообмена – 3 м2.
.jpg)
.jpg)
Необходим расчет теплообменника?
Или сомневаетесь в выборе товара, способах оплаты и доставки? Мы вам поможем! Просто оставьте заявку.
Евгений
Инженер Termosystems
Эти параметры понадобятся нашему инженеру для расчета теплообменника:
Расчет теплообменника занимает 15 минут! В результате вы получите тепловой расчет теплообменника с чертежом и КП с ценой и сроками поставки оборудования.
Материал пластин Нержавеющая сталь AISI316L
Материал патрубков Нержавеющая сталь AISI304
Толщина пластин 0,4 мм
Рабочая температура от -196°С до 200°С
Max рабочее давление 30-45 бар
Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»
Какая мощность у теплообменников?
Мы можем произвести теплообменник на любую мощность от 1 кВт. до 2 МВт.
Какой диаметр патрубков?
Изготавливаем теплообменники с диаметрами патрубков от Ду15(1/2) до Ду200
По фреоновой стороне идут патрубки «под пайку»?
Да, у нас есть такие модели теплообменников.
Какая площадь теплообмена?
Каждый теплообменник имеет свою площадь теплообмена. Чем больше размеры теплообменника, и чем больше в нем пластин – тем больше его поверхность теплообмена. Она измеряется в м2. Диапазон наших аппаратов от 0,14 м2 до 30 м2
Какое максимальное рабочее давление и максимальная рабочая температура?
Есть модели с рабочим давлением 30 бар, а есть с рабочим давлением до 45 бар. Максимальная рабочая температура – 225С
Чем спаиваются пластины?
В качестве припоя используется тонкий лист меди.
Можно ли использовать теплообменники для работы с фреонами?
Да, можно. Их основное назначение это работа в качестве испарителей и конденсаторов фреона.
Можно ли использовать в теплообменнике антифризы, незамерзайки, гликоли, тосолы..?
Да. Паяные теплообменники отлично работают с такими средами.Видеоотзывы
