Паяные теплообменники ТТ отлично подходят для реализации процессов конденсации различных фреонов. При этом они эффективно передают тепло, которое выделяется при конденсации, второму теплоносителю, поступающему уже в приборы отопления. Они обладают высокими эксплуатационными характеристиками по рабочему давлению – до 45 бар. Имеют патрубки «под пайку», что позволяет легко подключить теплообменник к фреоновой линии. Обладают компактными размерами и легко помещаются в коллекторном шкафе или любой нише. Благодаря этим преимуществам, паяные пластинчатые конденсаторы применяются в системах теплых полов, радиаторном и воздушном отоплении.
Конструктивно, теплообменник состоит из набора специальных нержавеющих пластин, которые спаяны между собой при помощи припоя. С одной стороны пластин протекает греющий теплоноситель, с другой стороны протекает нагреваемая среда, для этого в пластинах имеются специальные каналы. Теплообменники имеют 4 патрубка. 2 патрубка отвечают за подачу и обратку греющего теплоносителя. Остальные 2 патрубка это вход нагреваемой и выход уже нагретой среды.

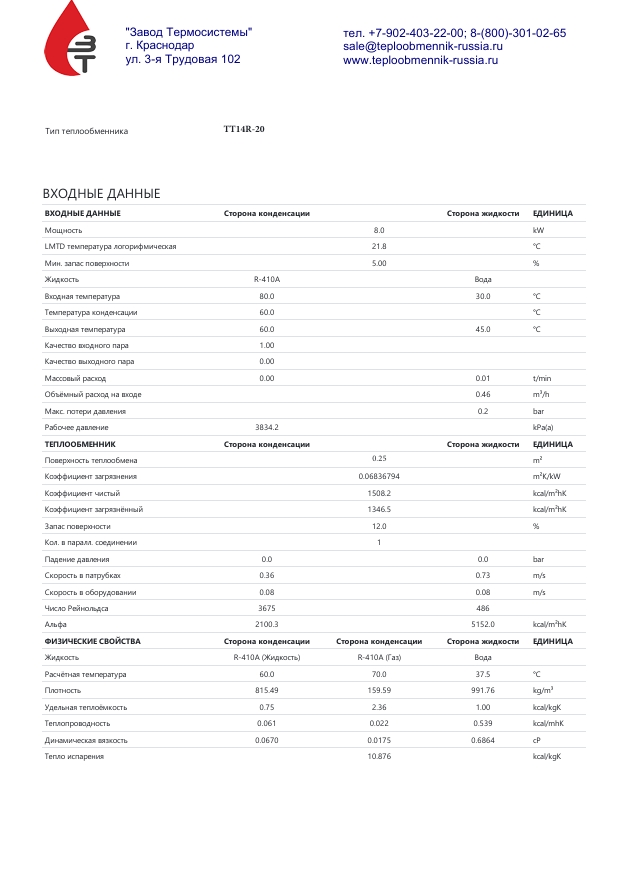

Пример расчета паяного теплообменника (конденсатора фреона), который нагревает воду для системы отопления дома. Греющий теплоноситель фреон R410A. Теплообменник рассчитан по следующим параметрам:

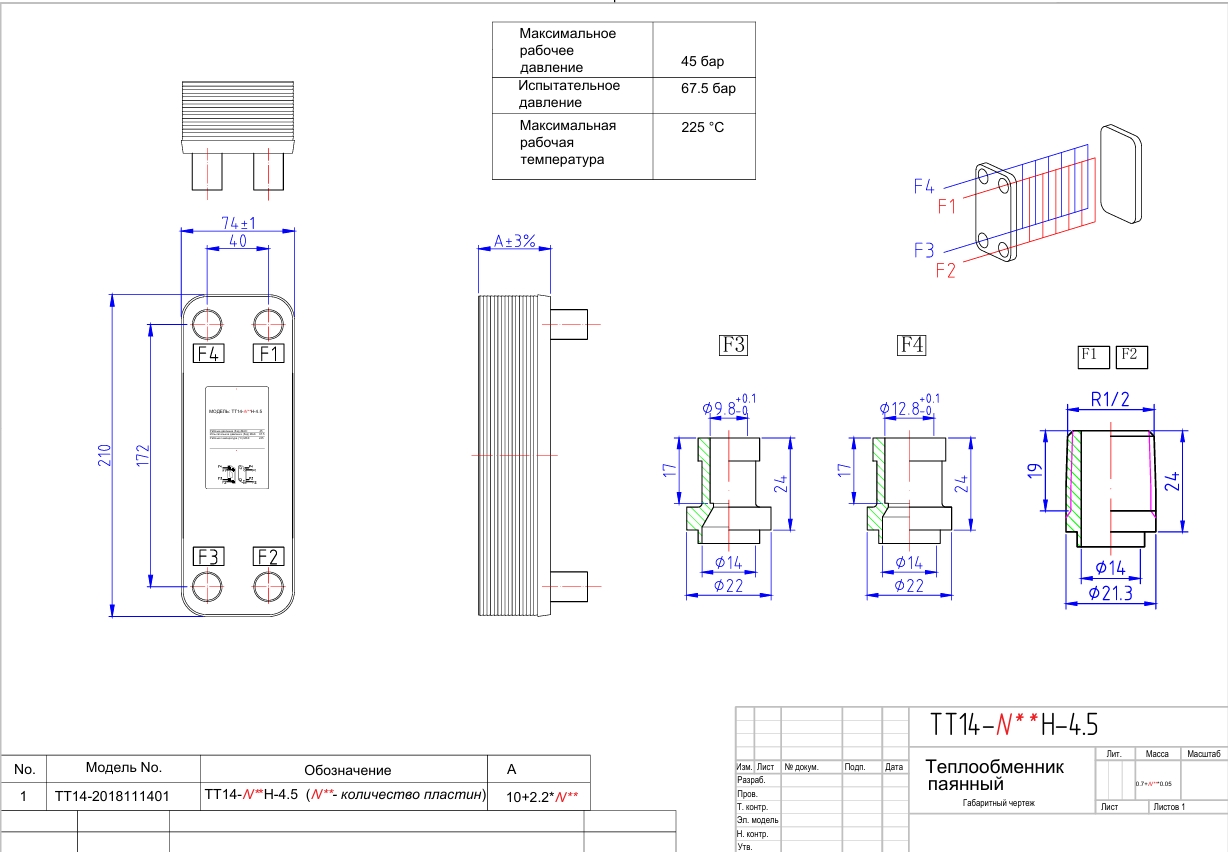

По этим данным был рассчитан паяный теплообменник ТТ14R-20-4.5. В теплообменнике 20 пластин, поверхность теплообмена – 0,28 м2.
.jpg)
.jpg)

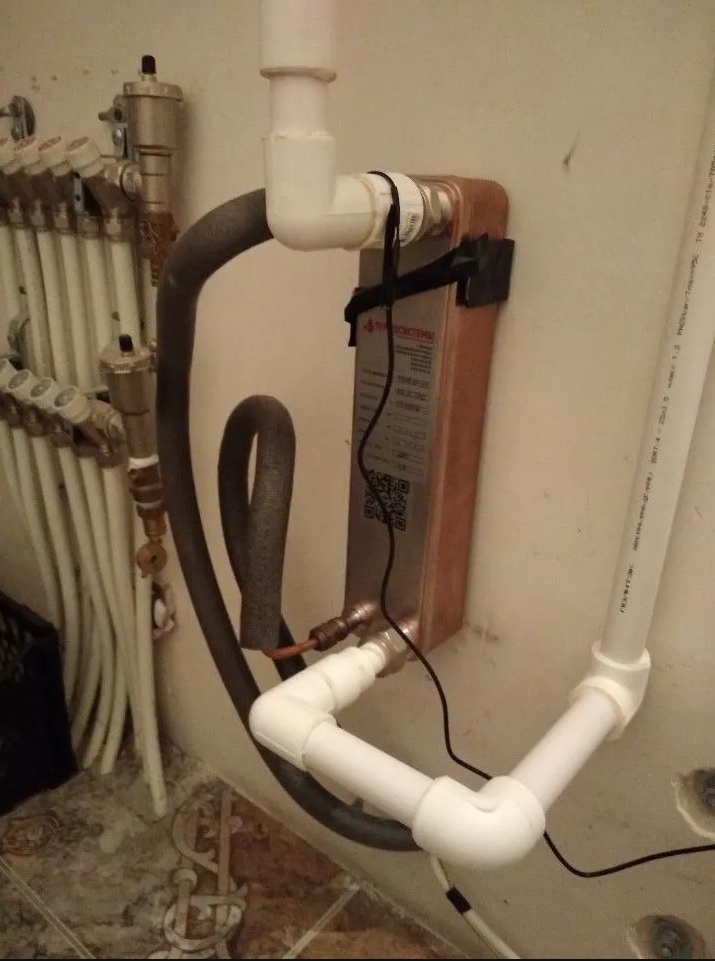

Пример расчета паяного теплообменника (конденсатора фреона), который нагревает воду для системы теплых полов дома. Греющий теплоноситель фреон R410A. Теплообменник рассчитан по следующим параметрам:
По этим данным был рассчитан паяный теплообменник ТТ14R-30-4.5. В теплообменнике 30 пластин, поверхность теплообмена – 0,42 м2.
.jpg)
.jpg)
Необходим расчет теплообменника?
Или сомневаетесь в выборе товара, способах оплаты и доставки? Мы вам поможем! Просто оставьте заявку.
Евгений
Инженер Termosystems
Эти параметры понадобятся нашему инженеру для расчета теплообменника:
Расчет теплообменника занимает 15 минут! В результате вы получите тепловой расчет теплообменника с чертежом и КП с ценой и сроками поставки оборудования.
Материал пластин Нержавеющая сталь AISI316L
Материал патрубков Нержавеющая сталь AISI304
Толщина пластин 0,4 мм
Рабочая температура от -196°С до 200°С
Max рабочее давление 30-45 бар
Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»
Какая мощность у теплообменников?
Мы можем произвести теплообменник на любую мощность от 1 кВт. до 2 МВт.
Какая отапливаемая площадь?
Отапливаемая площадь зависит от мощности теплообменника. Поэтому она будет от 10м2 до 20 000 м2. Мы сможем подобрать теплообменник для любой отапливаемой площади в этом диапазоне.
Какой диаметр патрубков?
Изготавливаем теплообменники с диаметрами патрубков от Ду15(1/2) до Ду20
По фреоновой стороне идут патрубки «под пайку»?
Да, у нас есть такие модели теплообменников.
Какая площадь теплообмена?
Каждый теплообменник имеет свою площадь теплообмена. Чем больше размеры теплообменника, и чем больше в нем пластин – тем больше его поверхность теплообмена. Она измеряется в м2. Диапазон наших аппаратов от 0,14 м2 до 30 м2
Какое максимальное рабочее давление и максимальная рабочая температура?
Есть модели с рабочим давлением 30 бар, а есть с рабочим давлением до 45 бар. Максимальная рабочая температура – 225С
Чем спаиваются пластины?
В качестве припоя используется тонкий лист меди.
Можно ли использовать теплообменники для работы с фреонами?
Да, можно. Их основное назначение это работа в качестве испарителей и конденсаторов фреона.
Можно ли использовать в теплообменнике антифризы, незамерзайки, гликоли, тосолы..?
Да. Паяные теплообменники отлично работают с такими средами.Видеоотзывы
