Паяные теплообменники ТТ для нагрева бассейна

Для нагрева воды в бассейне требуются теплообменники с высокими теплопередающими свойствами, которые смогут нагреть большой объем воды за минимальное время. Этими свойствами обладают паяные пластинчатые теплообменники. Они эффективно нагревают воду за счет тонких нержавеющих пластин. Теплообменники изготовлены из нержавеющей стали, что защищает их воздействия химических добавок, которые растворяют в воде бассейна.

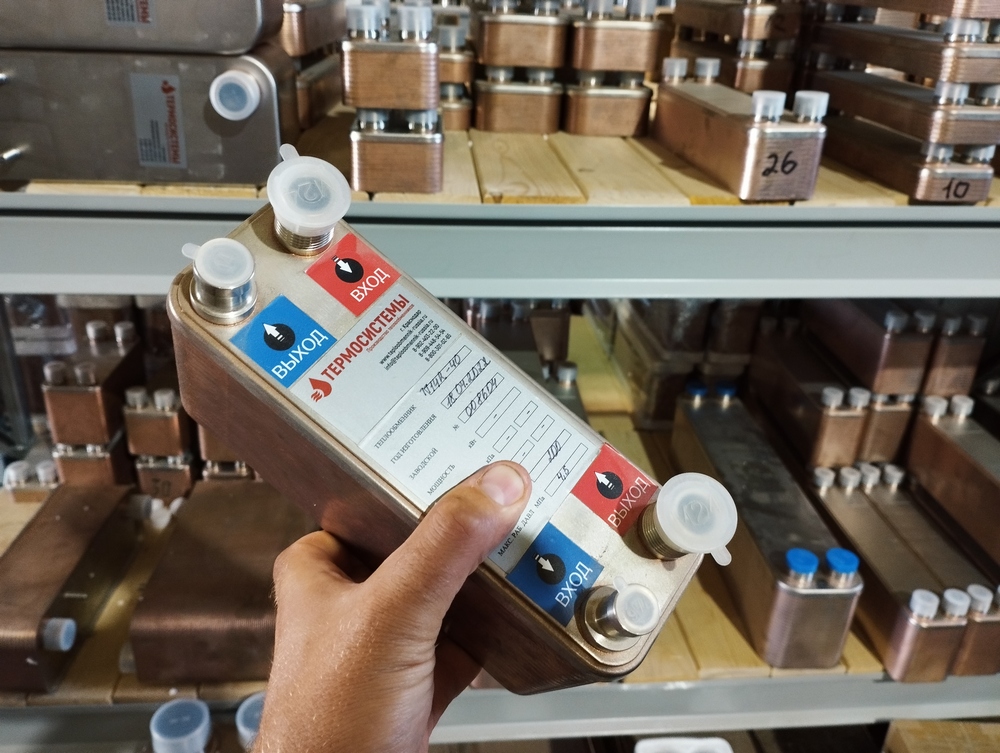

Конструктивно, теплообменник состоит из набора специальных нержавеющих пластин, которые спаяны между собой при помощи припоя. С одной стороны пластин протекает греющий теплоноситель, с другой стороны протекает нагреваемая среда, для этого в пластинах имеются специальные каналы. Теплообменники имеют 4 патрубка. 2 патрубка отвечают за подачу и обратку греющего теплоносителя. Остальные 2 патрубка это вход нагреваемой и выход уже нагретой среды.

Примеры расчетов теплообменников ТТ

Пример расчета теплообменника для нагрева бассейна

Теплообменник нагревает воду в открытом бассейне объемом 15 м3. Аппарат рассчитан по следующим параметрам:

Мощность – 15 кВт.
Температура греющего теплоносителя, поступающего от газового котла – 70С
Воду в бассейне нагреваем с 25С до 28С. Вода с температурой 28С поступает в бассейн.
Оба теплоносителя – вода

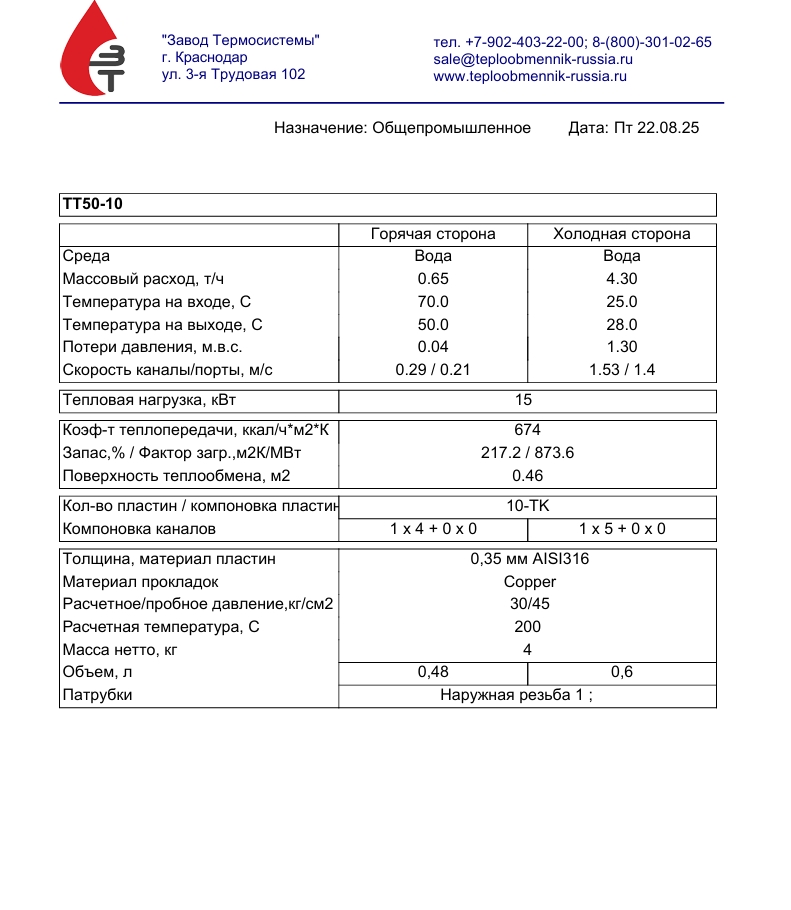

По этим данным был рассчитан паяный теплообменник ТТ50-10. В теплообменнике 10 пластин, поверхность теплообмена – 0,5 м2.

Пример расчета теплообменника для нагрева бассейна

Теплообменник нагревает воду в открытом бассейне объемом 30 м3. Аппарат рассчитан по следующим параметрам:

Мощность – 15 кВт.
Температура греющего теплоносителя, поступающего от газового котла – 70С
Воду в бассейне нагреваем с 25С до 28С. Вода с температурой 28С поступает в бассейн.
Оба теплоносителя – вода

По этим данным был рассчитан паяный теплообменник ТТ50-20. В теплообменнике 20 пластин, поверхность теплообмена – 1 м2.

Какие параметры понадобятся для расчета теплообменника

Подбор теплообменников производится в сертифицированной программе

Эти параметры понадобятся нашему инженеру для расчета теплообменника:

Мощность теплообменника (кВт.) или объем бассейна в м3
Температура греющего теплоносителя
Бассейн находится в помещении или на улице
До скольки градусов необходимо нагреть воду в бассейне

Расчет теплообменника занимает 15 минут! В результате вы получите тепловой расчет теплообменника с чертежом и КП с ценой и сроками поставки оборудования.

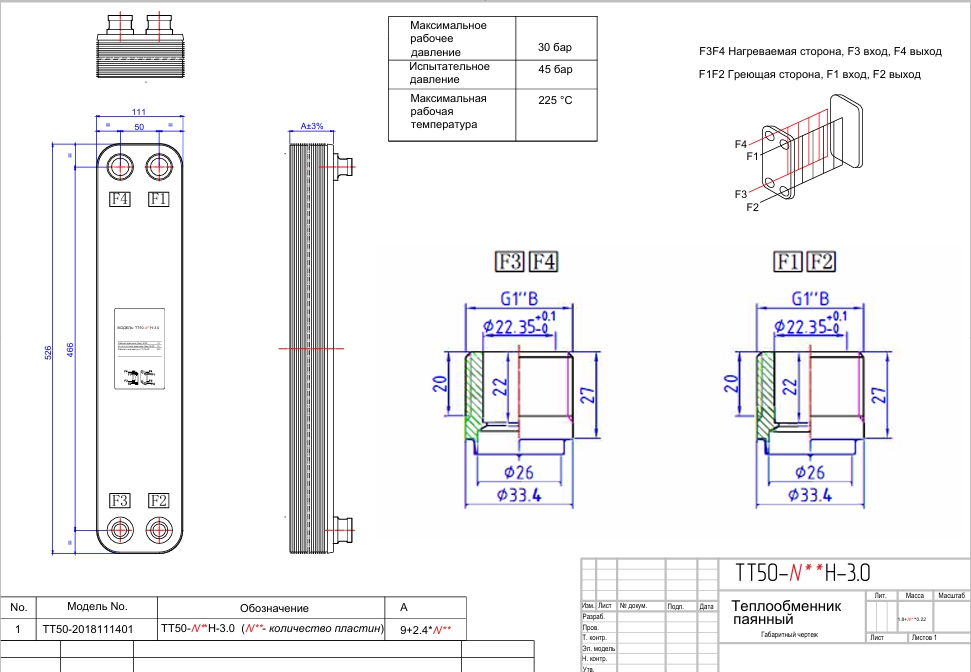

Характеристики паяных теплообменников ТТ

Материал пластин Нержавеющая сталь AISI316L

Материал патрубков Нержавеющая сталь AISI304

Толщина пластин 0,4 мм

Рабочая температура от -196°С до 200°С

Max рабочее давление 30-45 бар

Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»

Паяные теплообменники ТТ — это надежное оборудование, проверенное 12-летней эксплуатацией в самых тяжелых условиях. Эти аппараты обладают рядом важных преимуществ:

Высокий коэффициент теплопередачи. Высокие теплопередающие свойства теплообменника, позволяют экономить ресурсы, которые потребляет источник тепла (газ, электричество, твердое топливо...)

Компактные размеры. Аппарат идеально встанет в коллекторном шкафу или специальной нише. Также теплообменники обладают меньшим весом, по сравнению с их разборными аналогами.

Высокие рабочие характеристики. Максимальное рабочее давление – 30 бар. Максимальная рабочая температура – 225С.

Из-за высокой рабочей температуры паяные теплообменники можно использовать в системах, где греющей средой является пар.

За счет патрубков с наружной резьбой вы легко подключите теплообменник к инженерным сетям с помощью стандартных фитингов (американок, муфт..)

Конструкция теплообменника выполнена полностью из нержавеющей стали. Это исключает коррозию материала.

Теплообменники подходят для использования с гликолями, антифризами, незамерзайками, тосолами и т.д.

Ответы на часто задаваемые вопросы

Какая мощность у теплообменников?

Мы можем произвести теплообменник на любую мощность от 1 кВт. до 2 МВт.

Можно ли использовать паяные теплообменники для нагрева бассейна?

Да, можно.

Какой теплообменник будет дешевле при одинаковой мощности – разборный или паяный?

Дешевле будет паяный. Но учитывайте, что сервисное обслуживание разборного теплообменника, а именно, промывка гораздо проще, чем у паяного.

Какой диаметр патрубков?

Изготавливаем теплообменники с диаметрами патрубков от Ду15(1/2) до Ду200

Какая площадь теплообмена?

Каждый теплообменник имеет свою площадь теплообмена. Чем больше размеры теплообменника, и чем больше в нем пластин – тем больше его поверхность теплообмена. Она измеряется в м2. Диапазон наших аппаратов от 0,14 м2 до 30 м2

Какое максимальное рабочее давление и максимальная рабочая температура?

Есть модели с рабочим давлением 30 бар, а есть с рабочим давлением до 45 бар. Максимальная рабочая температура – 225С

Чем спаиваются пластины?

В качестве припоя используется тонкий лист меди.

Можно ли использовать в теплообменнике антифризы, незамерзайки, гликоли, тосолы..?

Да. Паяные теплообменники отлично работают с такими средами.

Видеоотзывы

Паяные теплообменники для теплового пункта (системы отопления и ГВС). Видео отзыв!

Паяный Теплообменник TT50-70

Теплообменник для Майнинга. Теплообменник ТТ50-60. Видео отзыв заказчика о смонтированной системе.

Паяный Теплообменник TT50-60

Видео отзыв о решении проблемы ГВС с помощью паяного теплообменника ТТ20-30, мощность 30 кВт.

Паяный Теплообменник TT20-30

Паяный пластинчатый теплообменник для теплого пола на 250 м2 - ТТ50Z-40.

Паяный Теплообменник TT50Z-40

Как нагреть сделать отопление с помощью фреона. Видео отзыв о применении теплообменника ТТ14R-40.

Паяный Теплообменник ТТ14R-40 (фреоновый, для тепловых насосов)

Отопление от Майнинга. Теплообменник ТТ50-40. Видео отзыв заказчика о смонтированной системе.

Паяный Теплообменник TT50-40

Теплообменник ТТ14-30-4,5 в составе теплового насоса. Рабочие среды: фреон 410 - пропиленгликоль

Как нагреть бассейн с помощью фреона. Видео отзыв о применении теплообменника ТТ14R-40 в системе.

Паяный Теплообменник ТТ14R-40 (фреоновый, для тепловых насосов)

Паяный теплообменник ТТ27-40 для системы Вентиляции. Мощность - 65 кВт. Отзыв заказчика!

Паяный Теплообменник TT27-40

Паяный теплообменник ТТ50-20, мощность 60 кВт для системы снеготаяния на автомойке.

Паяный Теплообменник TT50-20
