Паяные теплообменники ТТ для реализации системы снеготаяния

Если вам необходимо реализовать систему снеготаяния, то для ее работы вам понадобится паяный теплообменник. Его основной задачей будет передача тепла от источника тепла к нагреваемому теплоносителю (антифризу). Нагретый антифриз поступает в пучок труб, которые залиты в бетонную подушку, тем самым, прогревая пласт бетона до плюсовых температур.

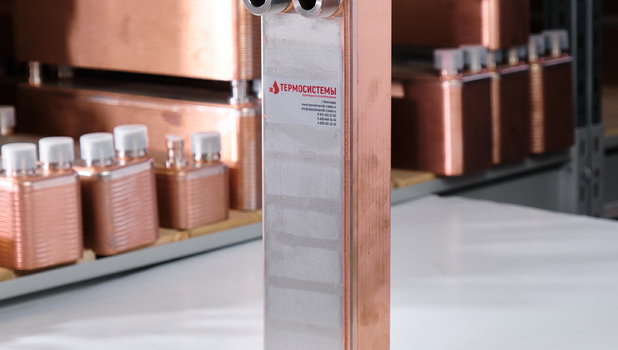

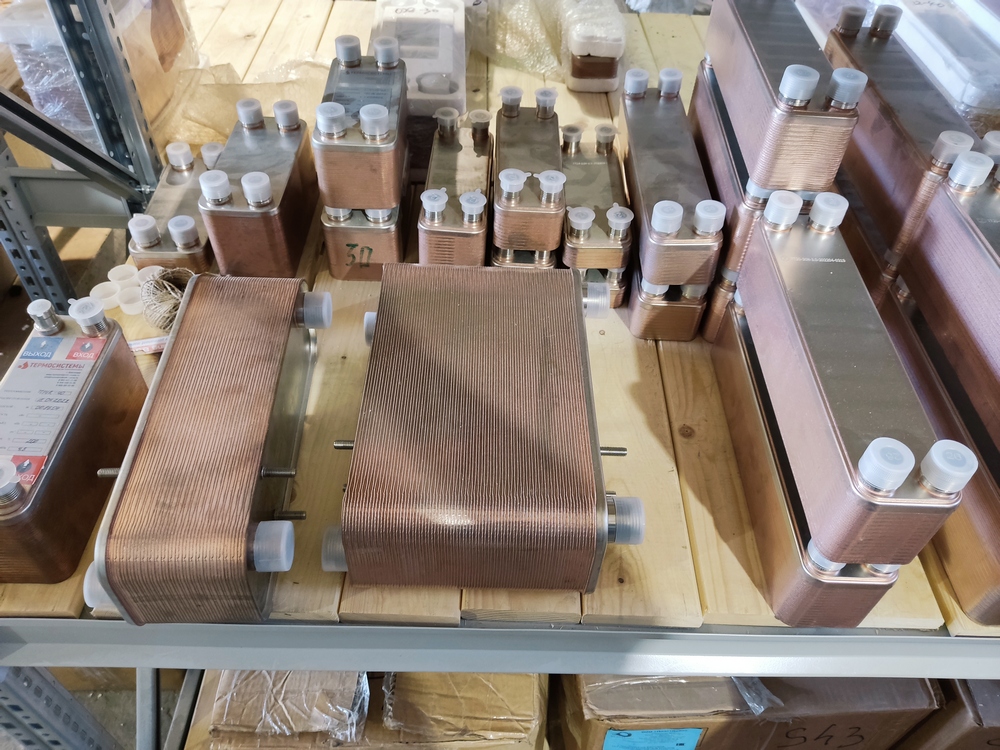

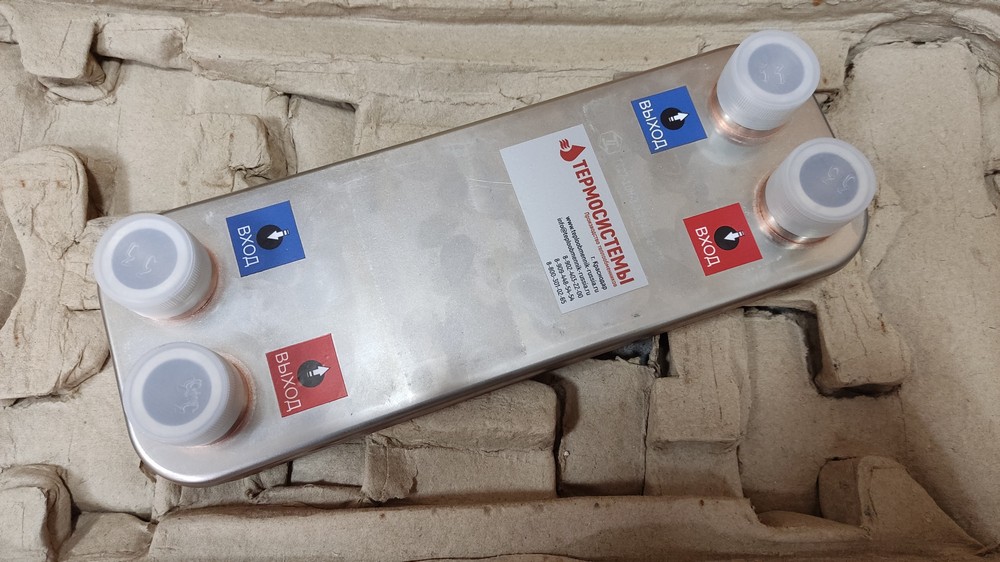

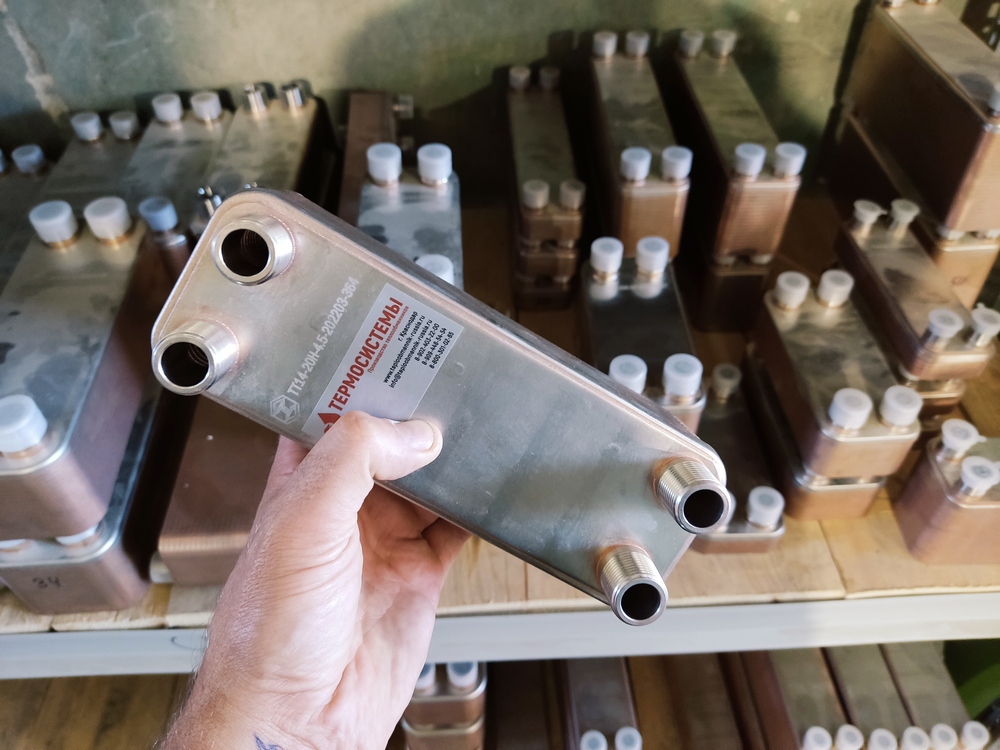

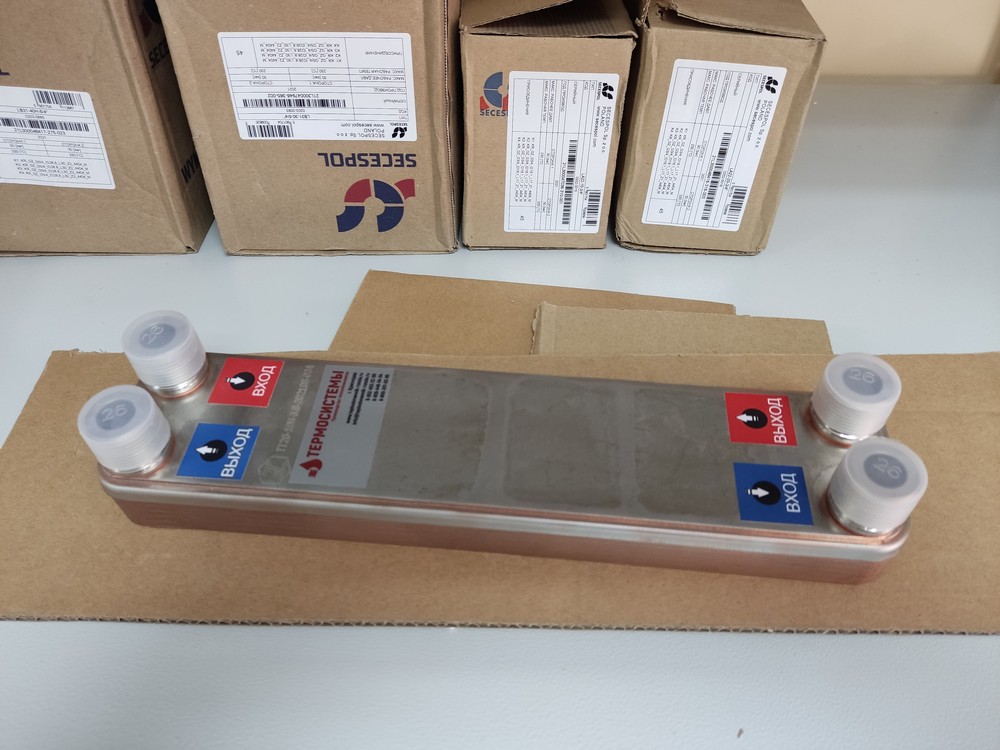

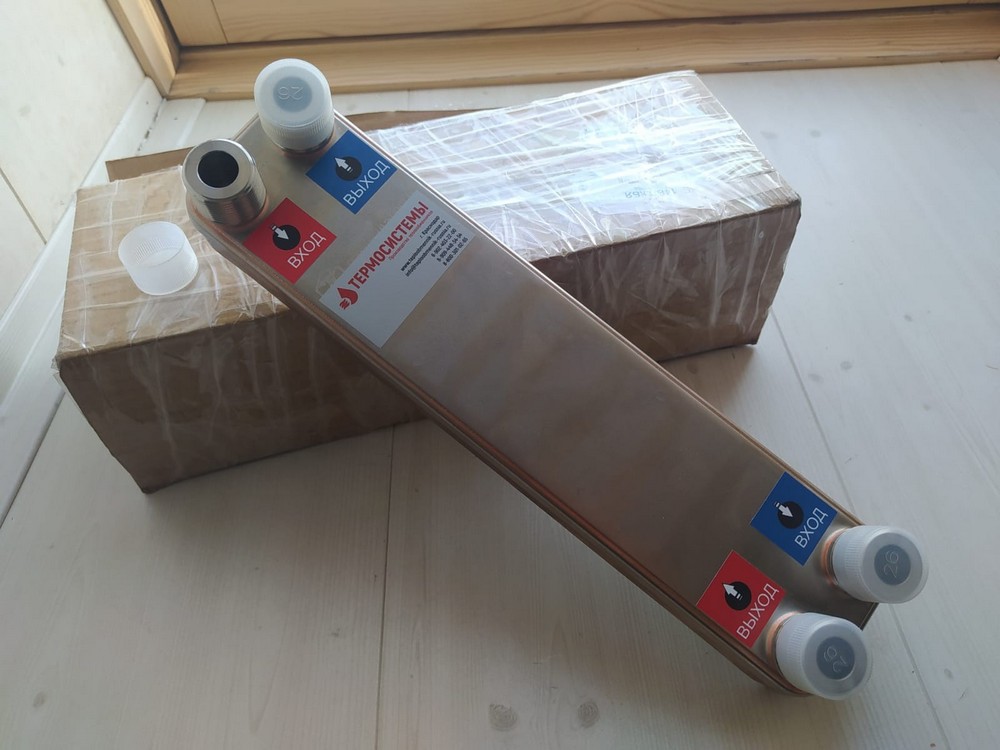

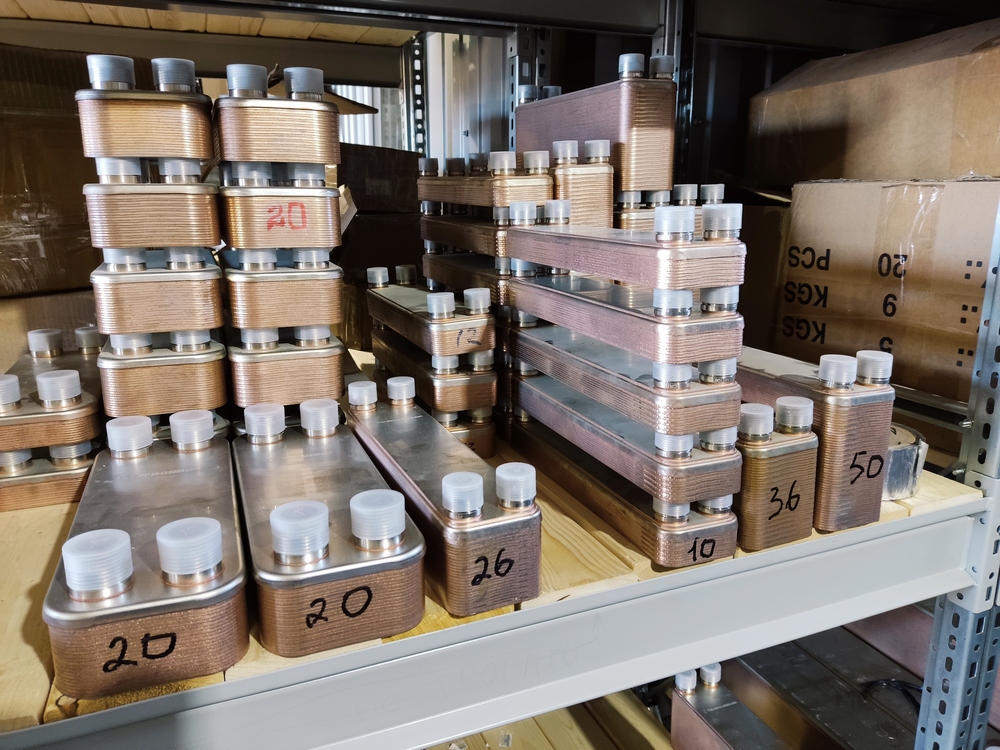

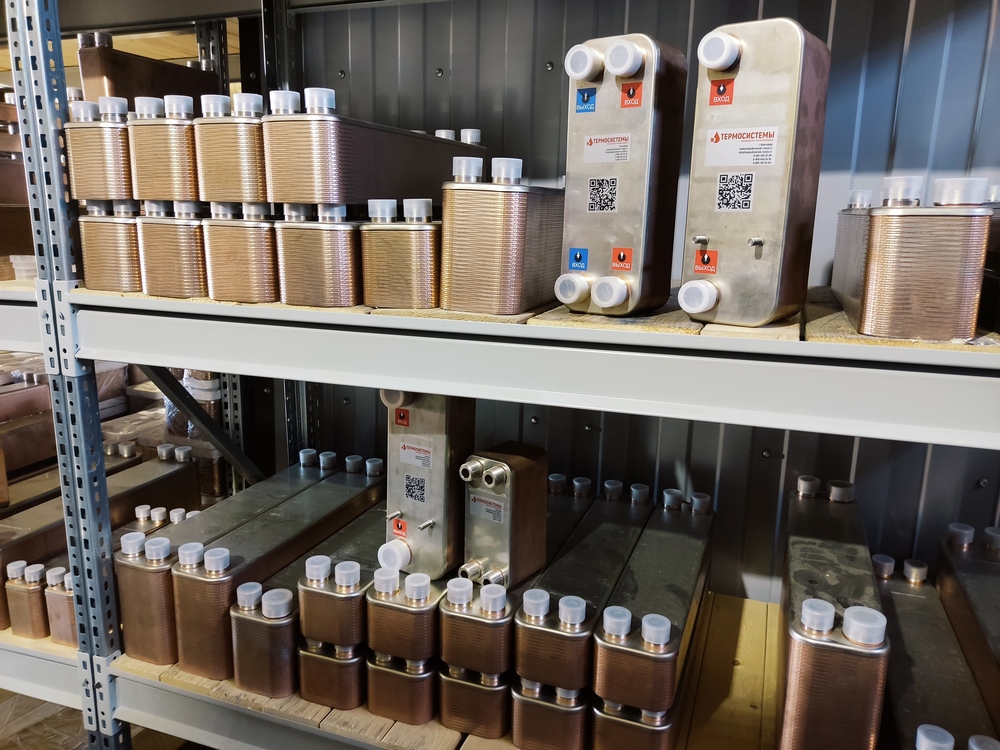

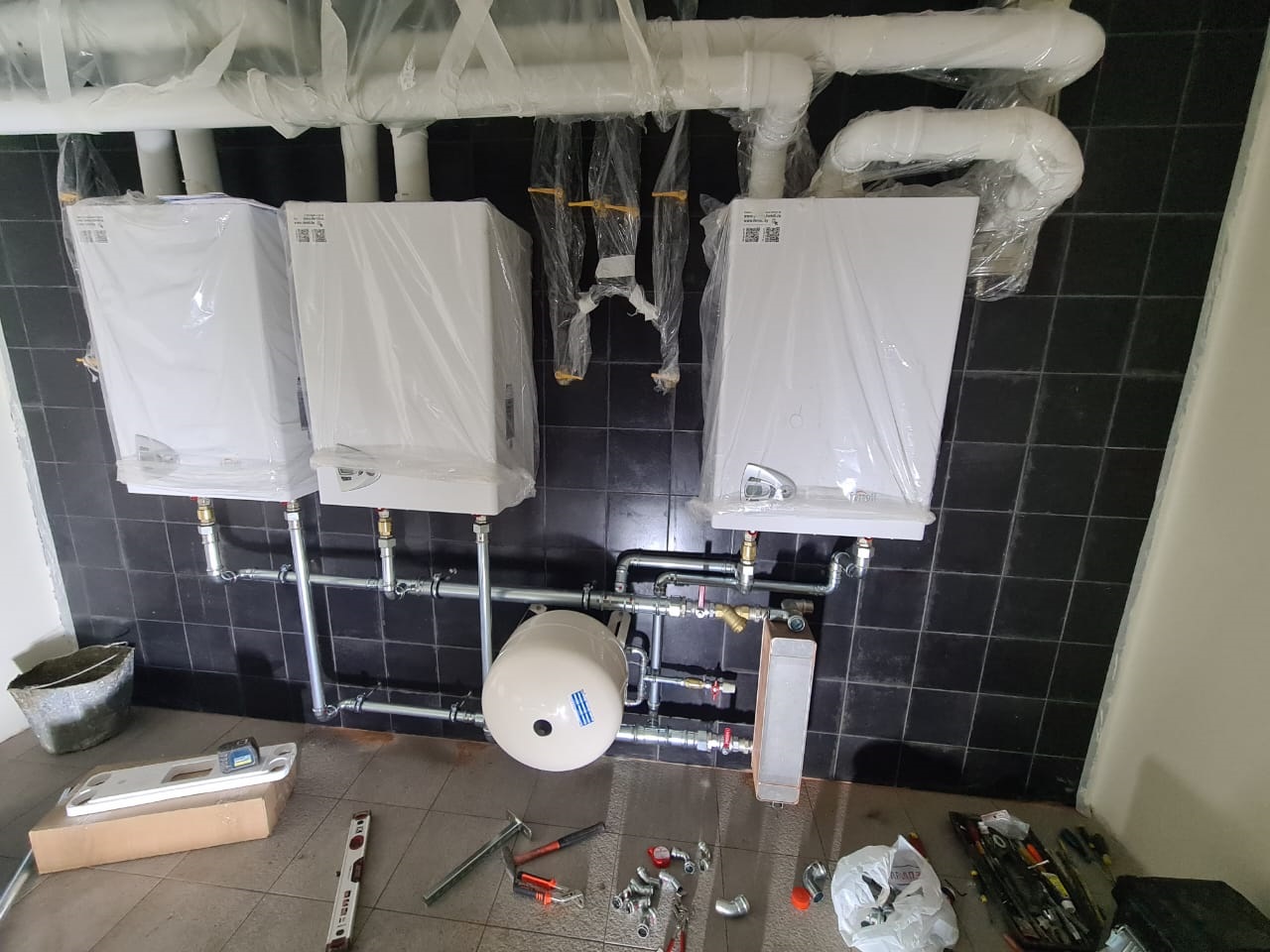

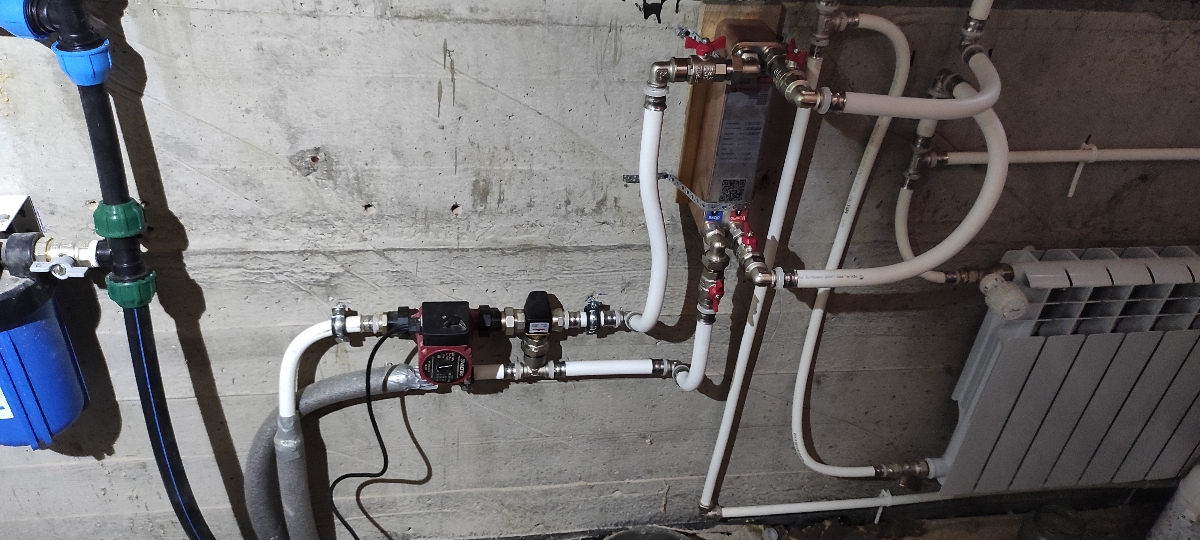

Паяные теплообменники ТТ будут хорошим решением в такой ситуации, они надежны, выдерживают высокое давление до 30 бар и могут использоваться для работы с гликолями (антифризами). Конструктивно, теплообменник состоит из набора специальных нержавеющих пластин, которые спаяны между собой при помощи припоя. С одной стороны пластин протекает греющий теплоноситель, с другой стороны протекает нагреваемая среда, для этого в пластинах имеются специальные каналы. Теплообменники имеют 4 патрубка. 2 патрубка отвечают за подачу и обратку греющего теплоносителя. Остальные 2 патрубка это вход нагреваемой и выход уже нагретой среды.

Примеры расчетов теплообменников ТТ

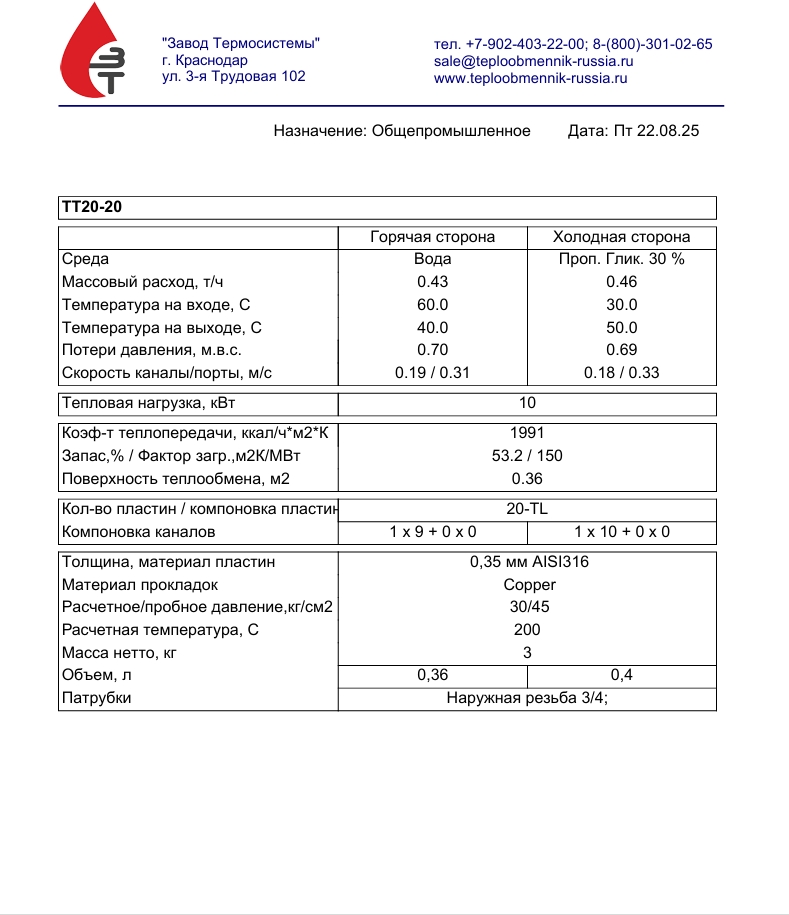

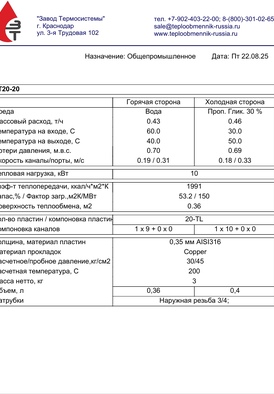

Пример расчета теплообменника для системы снеготаяния

Площадь обогреваемой бетонной площадки – 28 м2. Теплообменник рассчитан по следующим параметрам:

Мощность – 10 кВт. (при расчете учитываем, что 1 м2 поверхности снеготаяния требует 350 Вт. Мощности)
Температура греющего теплоносителя, поступающего от газового котла – 60С
Внутренний контур антифриза нагреваем с 30С до 50С. Теплоноситель с температурой 50С поступает в трубный пучок системы снеготаяния.
Греющий теплоноситель – вода; Нагреваемый теплоноситель – Гликоль 30% (антифриз)

По этим данным был рассчитан паяный теплообменник ТТ20-20. В теплообменнике 20 пластин, поверхность теплообмена – 0,4 м2.

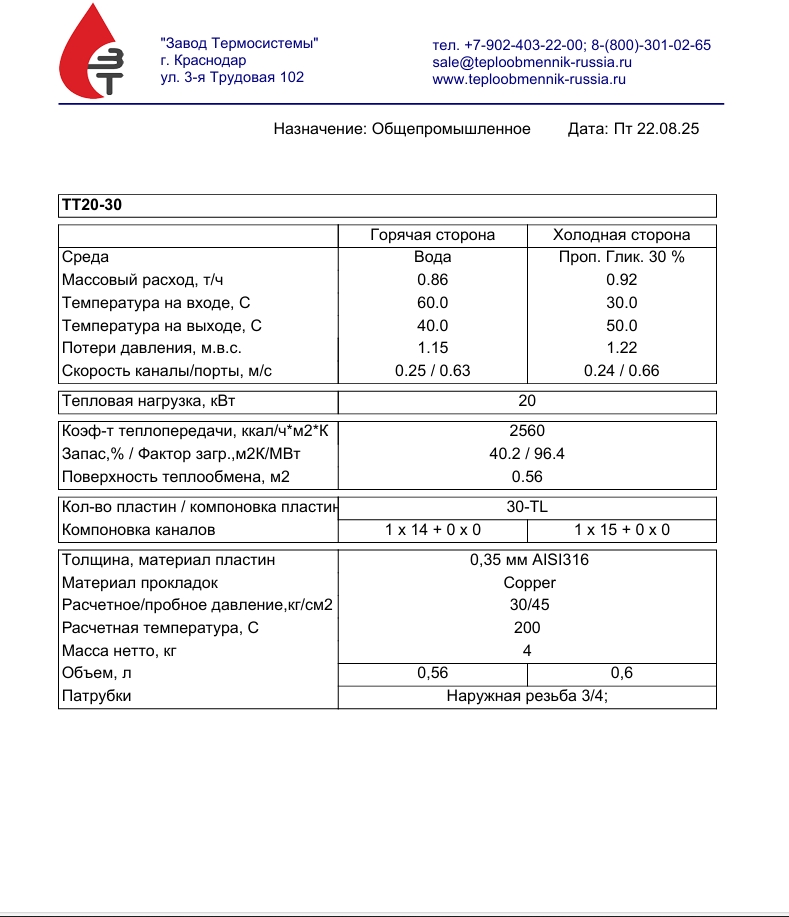

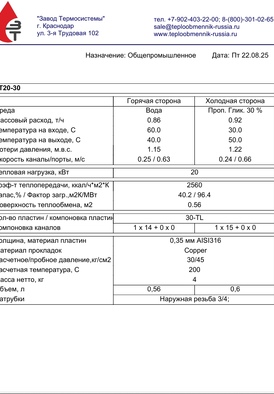

Пример расчета теплообменника для системы снеготаяния

Площадь обогреваемой бетонной площадки – 56 м2. Теплообменник рассчитан по следующим параметрам:

Мощность – 20 кВт. (при расчете учитываем, что 1 м2 поверхности снеготаяния требует 350 Вт. Мощности)
Температура греющего теплоносителя, поступающего от газового котла – 60С
Внутренний контур антифриза нагреваем с 30С до 50С. Теплоноситель с температурой 50С поступает в трубный пучок системы снеготаяния.
Греющий теплоноситель – вода; Нагреваемый теплоноситель – Гликоль 30% (антифриз)

По этим данным был рассчитан паяный теплообменник ТТ20-30. В теплообменнике 30 пластин, поверхность теплообмена – 0,6 м2.

Какие параметры понадобятся для расчета теплообменника

Подбор теплообменников производится в сертифицированной программе

Эти параметры понадобятся нашему инженеру для расчета теплообменника:

Мощность теплообменника (кВт.) или площадь нагреваемой поверхности снеготаяния (м2)
Температура греющего теплоносителя
До какой температуры надо нагреть внутренний теплоноситель, который поступает в систему снеготаяния

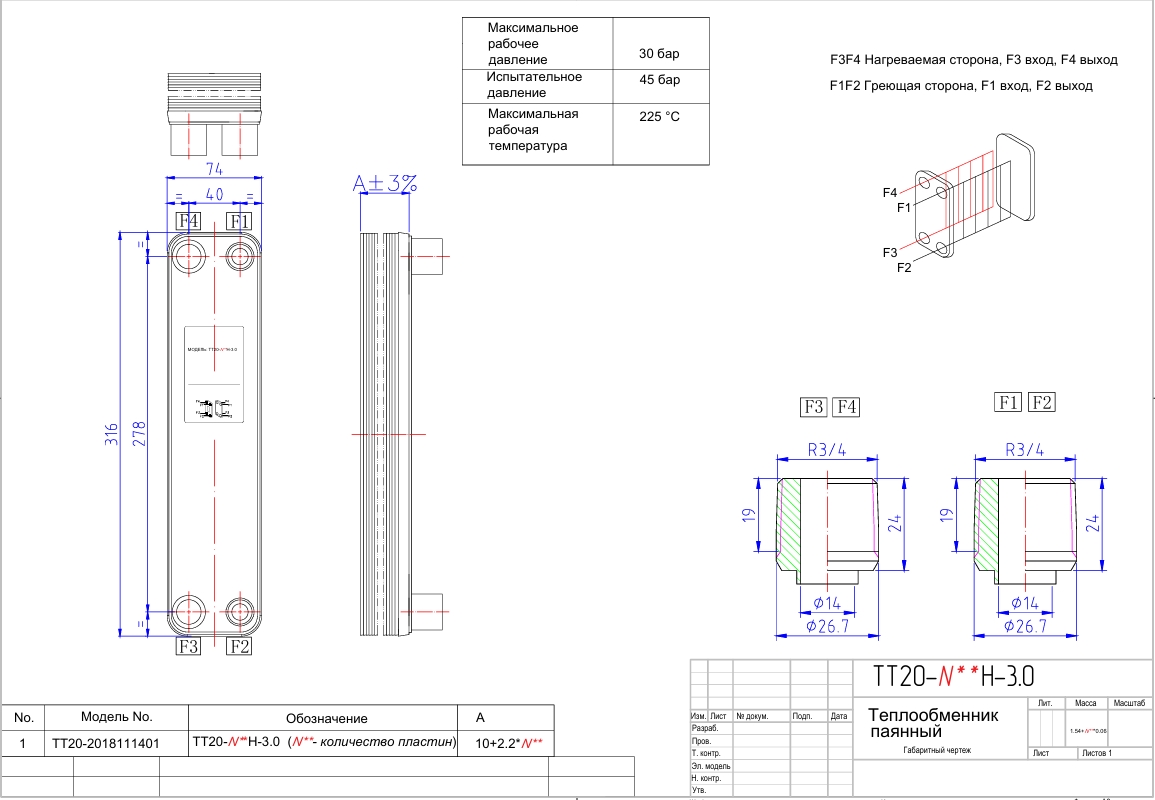

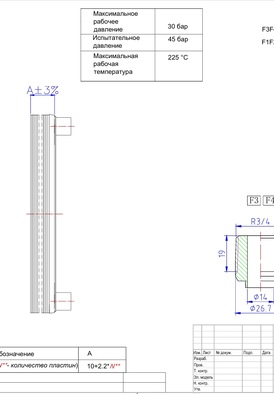

Расчет теплообменника занимает 15 минут! В результате вы получите тепловой расчет теплообменника с чертежом и КП с ценой и сроками поставки оборудования.

Характеристики паяных теплообменников ТТ

Материал пластин Нержавеющая сталь AISI316L

Материал патрубков Нержавеющая сталь AISI304

Толщина пластин 0,4 мм

Рабочая температура от -196°С до 200°С

Max рабочее давление 30-45 бар

Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»

Паяные теплообменники ТТ — это надежное оборудование, проверенное 12-летней эксплуатацией в самых тяжелых условиях. Эти аппараты обладают рядом важных преимуществ:

Высокий коэффициент теплопередачи. Высокие теплопередающие свойства теплообменника, позволяют экономить ресурсы, которые потребляет источник тепла (газ, электричество, твердое топливо...)

Компактные размеры. Аппарат идеально встанет в коллекторном шкафу или специальной нише. Также теплообменники обладают меньшим весом, по сравнению с их разборными аналогами.

Высокие рабочие характеристики. Максимальное рабочее давление – 30 бар. Максимальная рабочая температура – 225С.

Из-за высокой рабочей температуры паяные теплообменники можно использовать в системах, где греющей средой является пар.

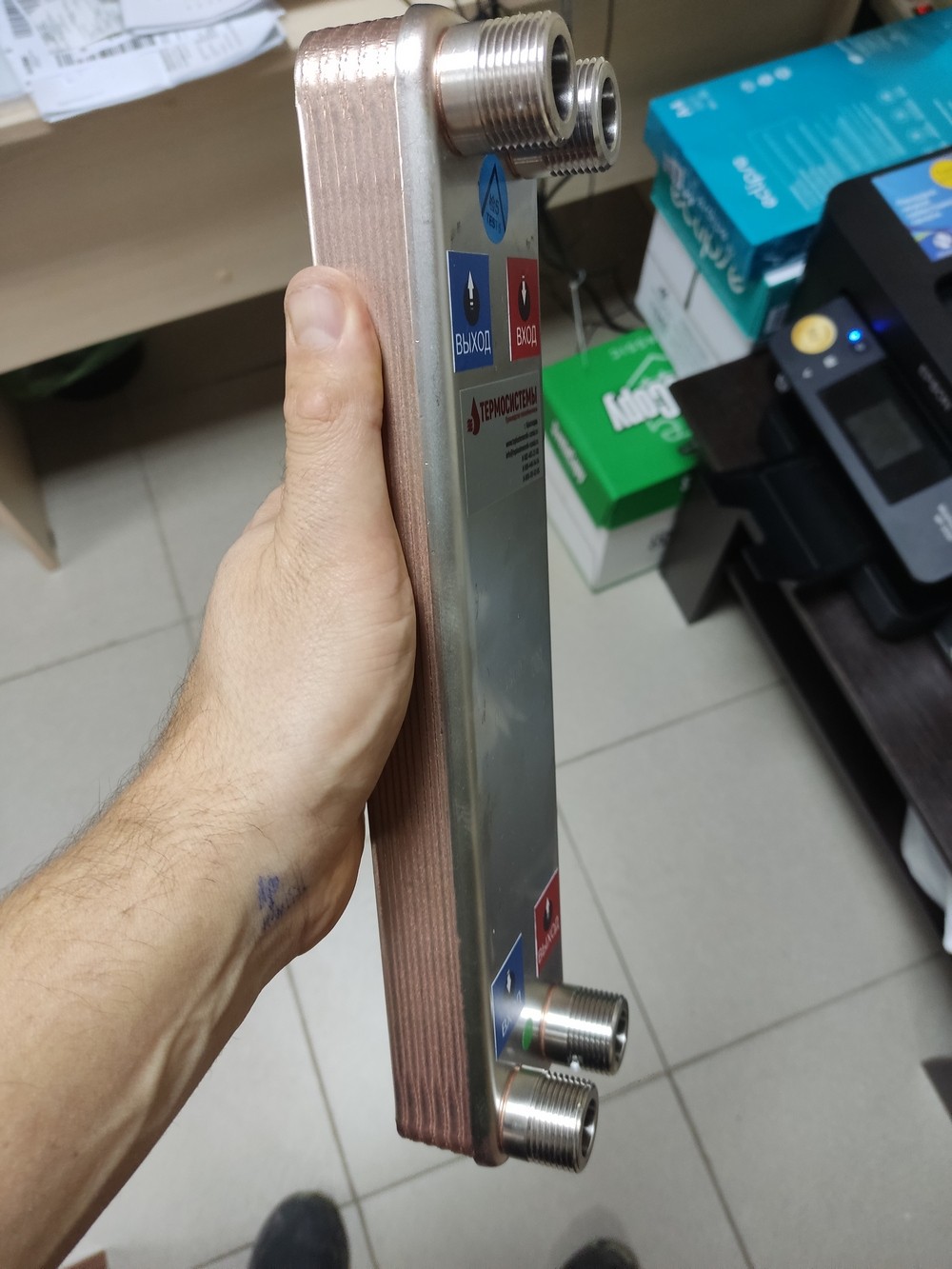

За счет патрубков с наружной резьбой вы легко подключите теплообменник к инженерным сетям с помощью стандартных фитингов (американок, муфт..)

Конструкция теплообменника выполнена полностью из нержавеющей стали. Это исключает любые проблемы с коррозией.

Теплообменники подходят для использования с гликолями, антифризами, незамерзайками, тосолами и т.д.

Ответы на часто задаваемые вопросы

Какая мощность у теплообменников?

Мы можем произвести теплообменник на любую мощность от 1 кВт. до 2 МВт.

Какая площадь нагреваемой поверхности?

Площадь нагреваемой поверхности зависит от мощности теплообменника. Поэтому она будет от 5м2 до 20 000 м2. Мы сможем подобрать теплообменник для любой нагреваемой площади в этом диапазоне.

Какой диаметр патрубков?

Изготавливаем теплообменники с диаметрами патрубков от Ду15(1/2) до Ду200

Какая площадь теплообмена?

Каждый теплообменник имеет свою площадь теплообмена. Чем больше размеры теплообменника, и чем больше в нем пластин – тем больше его поверхность теплообмена. Она измеряется в м2. Диапазон наших аппаратов от 0,14 м2 до 30 м2

Какое максимальное рабочее давление и максимальная рабочая температура?

Есть модели с рабочим давлением 30 бар, а есть с рабочим давлением до 45 бар. Максимальная рабочая температура – 225С

Чем спаиваются пластины?

В качестве припоя используется тонкий лист меди.

Можно ли использовать в теплообменнике антифризы, незамерзайки, гликоли, тосолы..?

Да. Паяные теплообменники отлично работают с такими средами.
