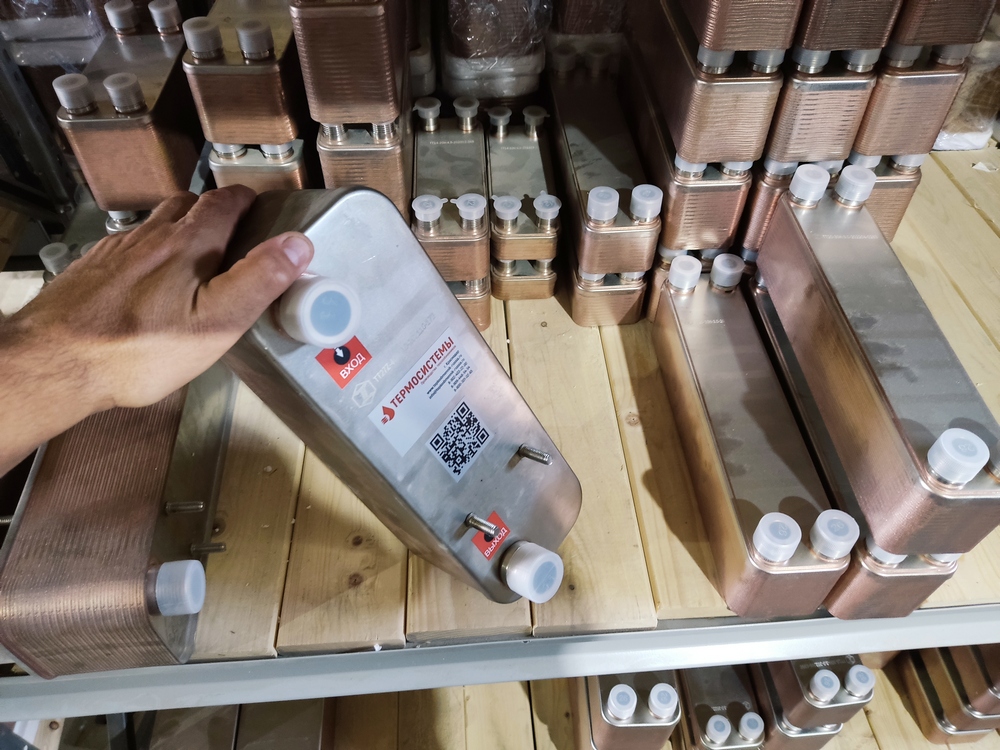

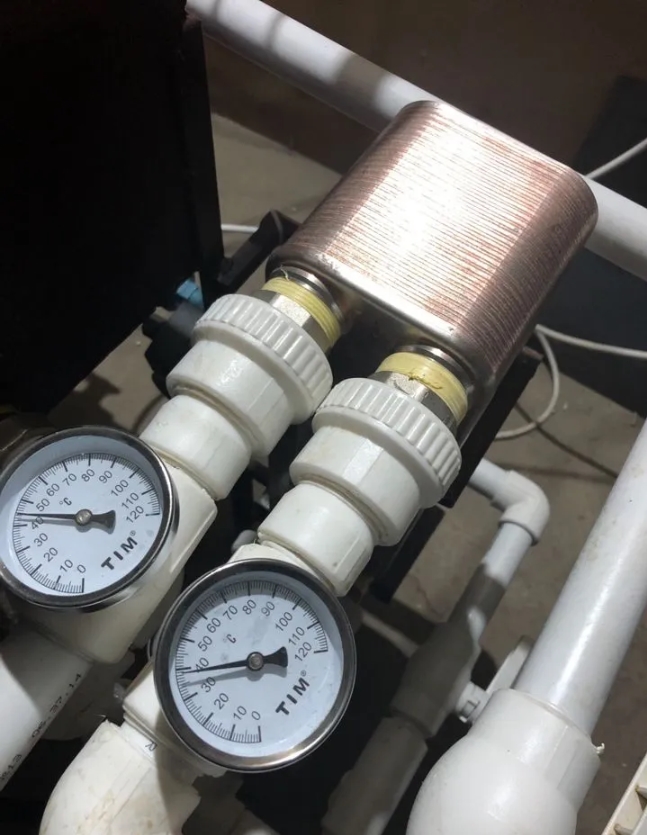

Паяные теплообменники ТТ для тепловых насосов

Паяные теплообменники ТТ часто используются в качестве конденсаторов и испарителей фреона в тепловых насосах. Они обладают высокими эксплуатационными характеристиками по рабочему давлению – до 45 бар. Имеют патрубки «под пайку», что позволяет легко подключить теплообменник к фреоновой линии. Обладают компактными размерами и легко помещаются в коллекторном шкафе или любой нише.

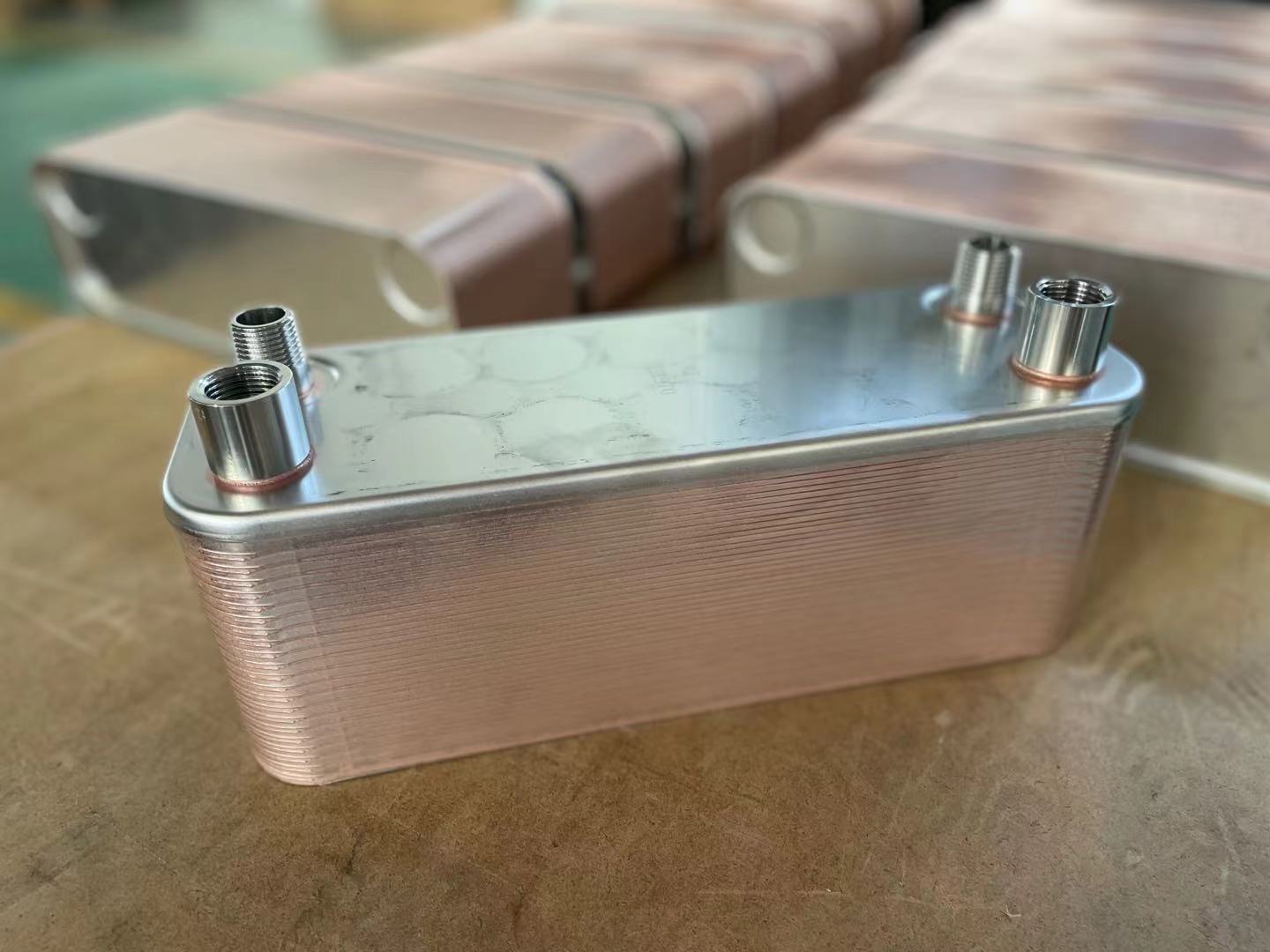

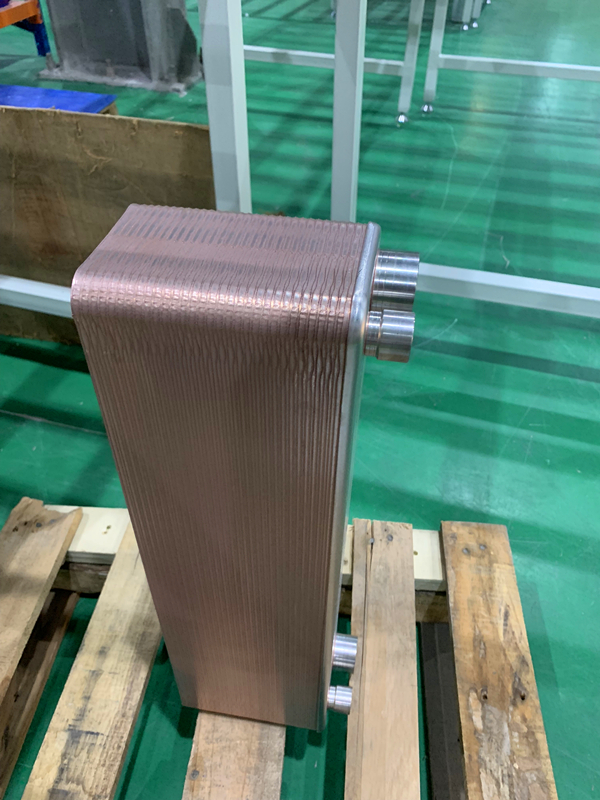

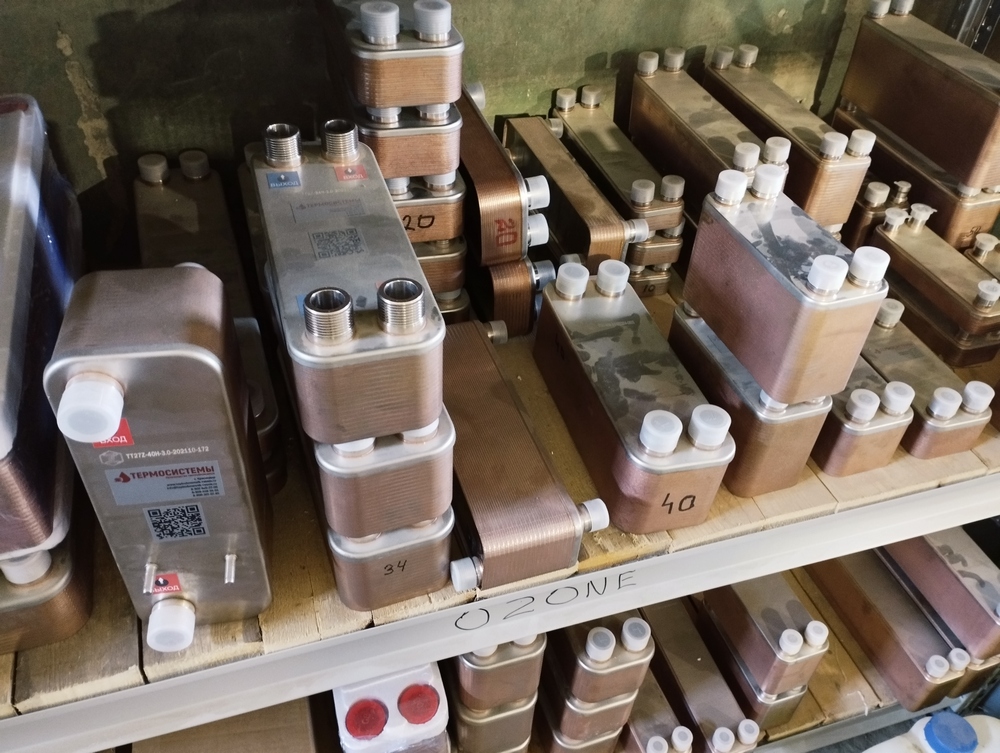

Конструктивно, теплообменник состоит из набора специальных нержавеющих пластин, которые спаяны между собой при помощи припоя. С одной стороны пластин протекает греющий теплоноситель, с другой стороны протекает нагреваемая среда, для этого в пластинах имеются специальные каналы. Теплообменники имеют 4 патрубка. 2 патрубка отвечают за подачу и обратку греющего теплоносителя. Остальные 2 патрубка это вход нагреваемой и выход уже нагретой среды.

Примеры расчетов теплообменников ТТ

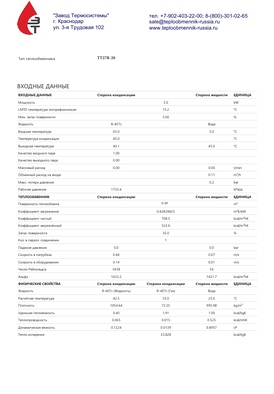

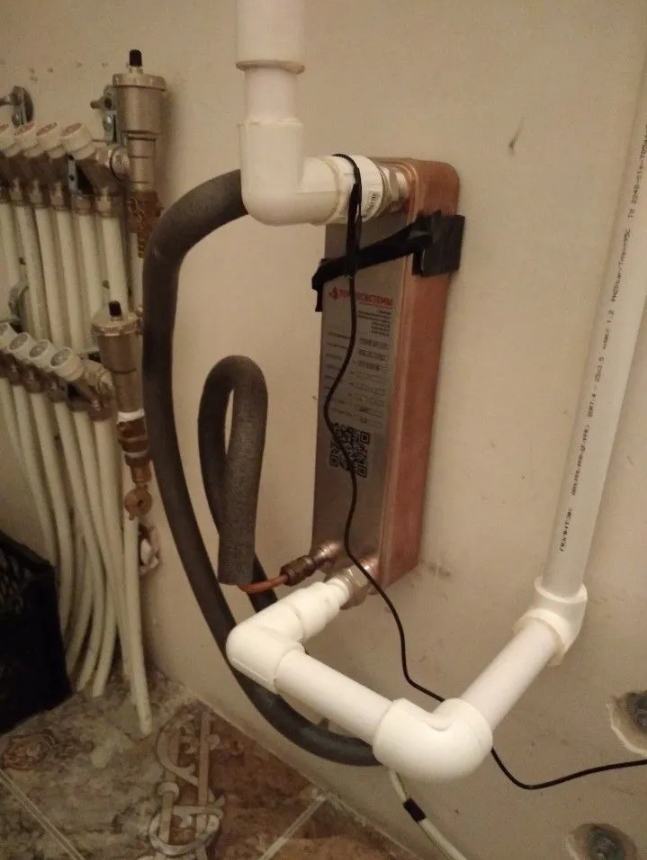

Пример расчета теплообменника для теплового насоса

Пример расчета теплообменника для теплового насоса (конденсатора), который нагревает воду для системы гвс жилого дома. Греющий теплоноситель фреон R407c. Теплообменник рассчитан по следующим параметрам:

Мощность – 5 кВт.
Температура конденсации фреона R407c – 45С
Воду нагреваем с 5С до 45С.
Теплообменник нагревает 108 литров горячей воды за 1 час

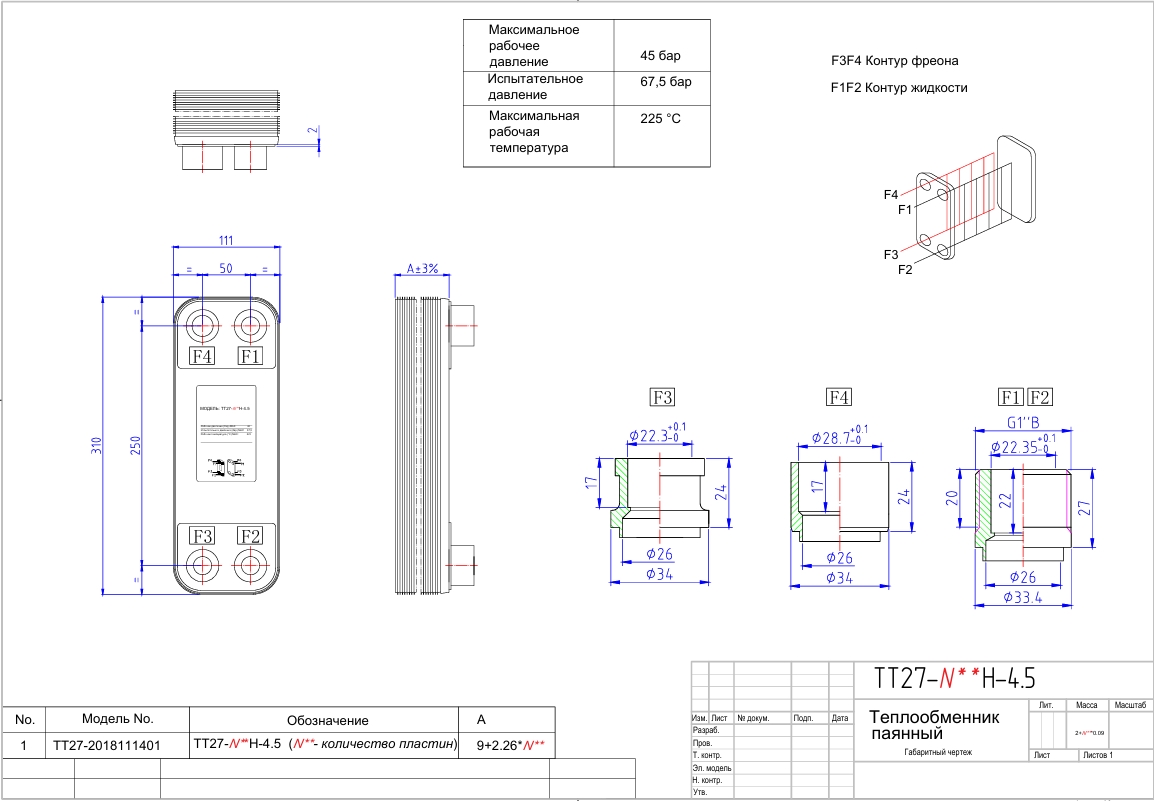

По этим данным был рассчитан паяный теплообменник ТТ27-20. В теплообменнике 20 пластин, поверхность теплообмена – 0,54 м2.

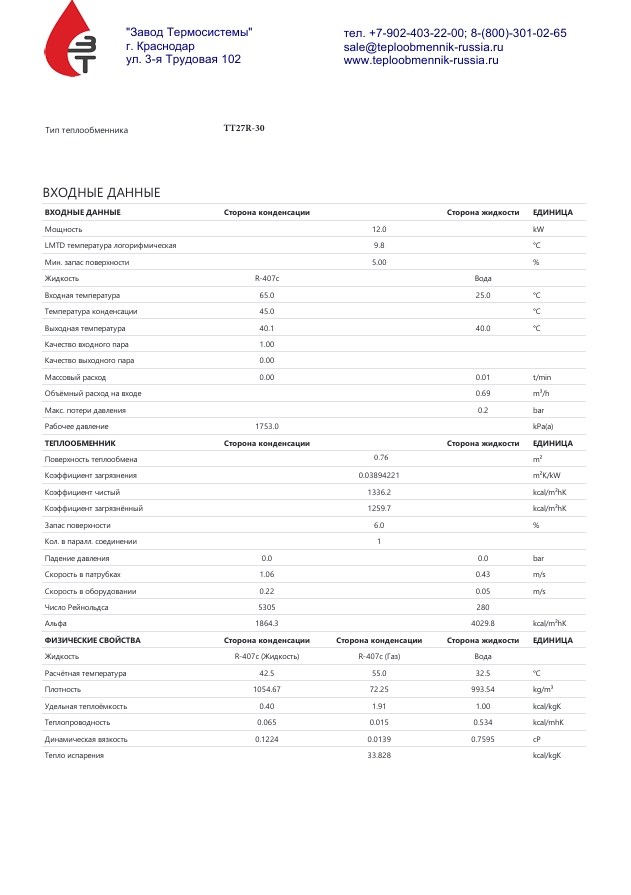

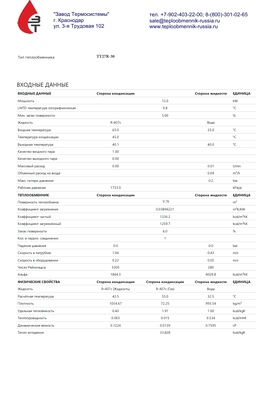

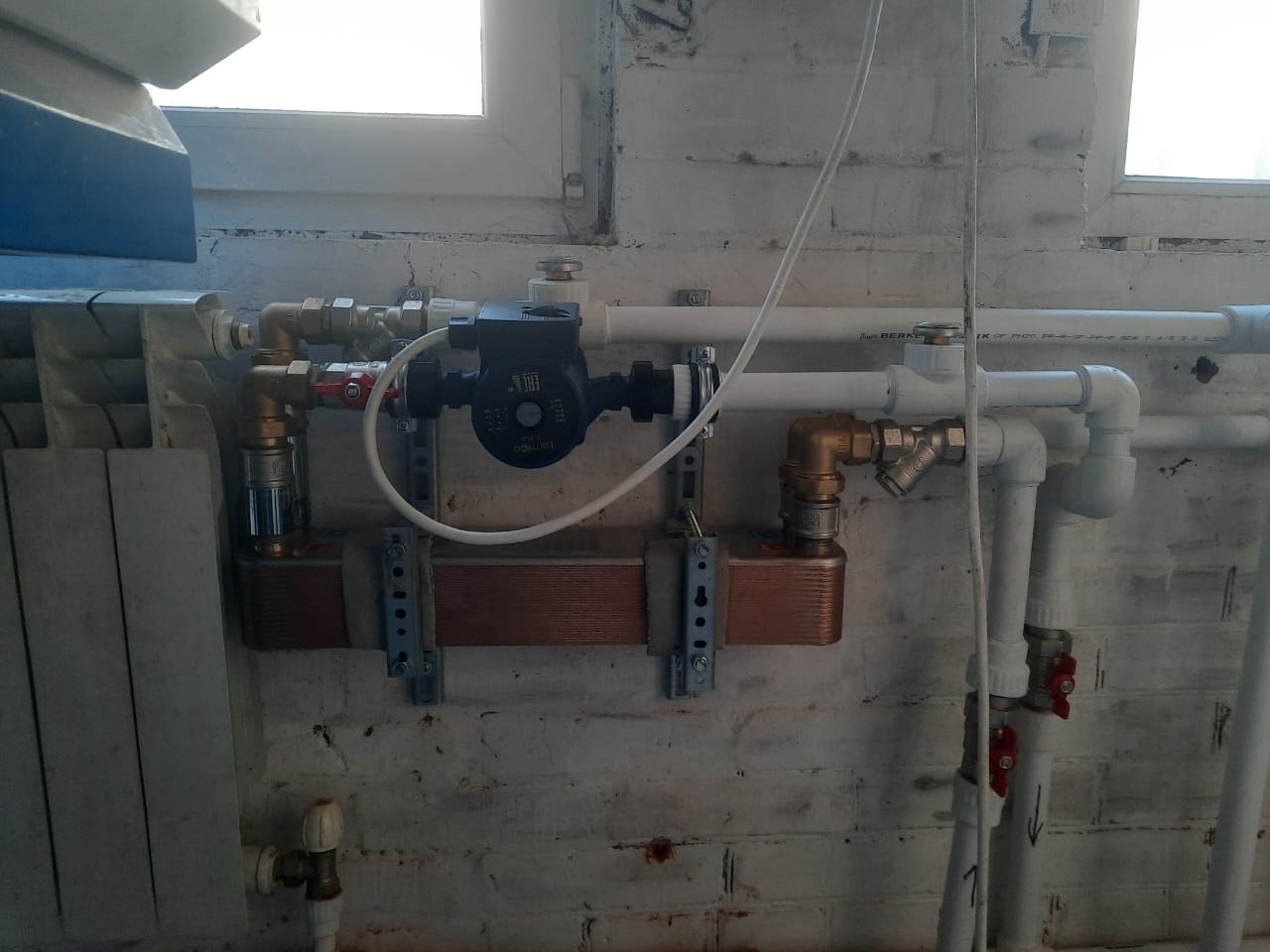

Пример расчета теплообменника для теплового насоса

Пример расчета теплообменника для теплового насоса (конденсатора), который обеспечивает отопление дома, площадью 120 м2. Греющий теплоноситель фреон R407c. Теплообменник рассчитан по следующим параметрам:

Мощность – 12 кВт.
Температура конденсации фреона R407c – 45С
Контру отопления нагреваем с 25С до 40С. Теплоноситель 40С поступает в радиаторы.

По этим данным был рассчитан паяный теплообменник ТТ27-20. В теплообменнике 20 пластин, поверхность теплообмена – 0,54 м2.

Какие параметры понадобятся для расчета теплообменника

Подбор теплообменников производится в сертифицированной программе

Эти параметры понадобятся нашему инженеру для расчета теплообменника:

Мощность теплообменника (кВт.)
Температура кипения (для испарителя) или конденсации (для конденсатора) фреона
До какой температуры надо нагреть/охладить внутренний теплоноситель, который поступает в систему

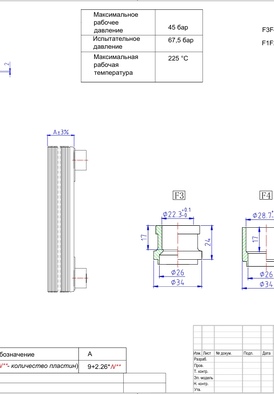

Расчет теплообменника занимает 15 минут! В результате вы получите тепловой расчет теплообменника с чертежом и КП с ценой и сроками поставки оборудования.

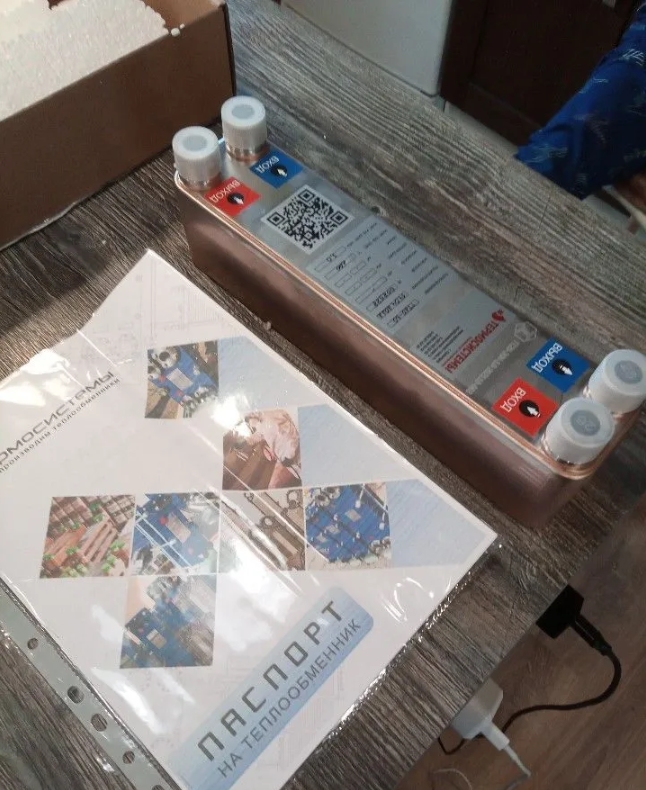

Характеристики паяных теплообменников ТТ

Материал пластин Нержавеющая сталь AISI316L

Материал патрубков Нержавеющая сталь AISI304

Толщина пластин 0,4 мм

Рабочая температура от -196°С до 200°С

Max рабочее давление 30-45 бар

Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»

Паяные теплообменники ТТ — это надежное оборудование, проверенное 12-летней эксплуатацией в самых тяжелых условиях. Эти аппараты обладают рядом важных преимуществ:

Высокий коэффициент теплопередачи. Высокие теплопередающие свойства теплообменника, позволяют экономить ресурсы, которые потребляет источник тепла (газ, электричество, твердое топливо...)

Компактные размеры. Аппарат идеально встанет в коллекторном шкафу или специальной нише. Также теплообменники обладают меньшим весом, по сравнению с их разборными аналогами.

Высокие рабочие характеристики. Максимальное рабочее давление – 30 бар. Максимальная рабочая температура – 225С.

Можно применять в качестве испарителей и конденсаторов фреона в тепловых насосах.

За счет патрубков с наружной резьбой вы легко подключите теплообменник к инженерным сетям с помощью стандартных фитингов (американок, муфт..)

Конструкция теплообменника выполнена полностью из нержавеющей стали. Это исключает коррозию материала.

Теплообменники подходят для использования с гликолями, антифризами, незамерзайками, тосолами и т.д.

Ответы на часто задаваемые вопросы

Какая мощность у теплообменников?

Мы можем произвести теплообменник на любую мощность от 1 кВт. до 2 МВт.

Какая отапливаемая площадь?

Отапливаемая площадь зависит от мощности теплообменника. Поэтому она будет от 10м2 до 20 000 м2. Мы сможем подобрать теплообменник для любой отапливаемой площади в этом диапазоне.

Какой диаметр патрубков?

Изготавливаем теплообменники с диаметрами патрубков от Ду15(1/2) до Ду20

По фреоновой стороне идут патрубки «под пайку»?

Да, у нас есть такие модели теплообменников.

Какая площадь теплообмена?

Каждый теплообменник имеет свою площадь теплообмена. Чем больше размеры теплообменника, и чем больше в нем пластин – тем больше его поверхность теплообмена. Она измеряется в м2. Диапазон наших аппаратов от 0,14 м2 до 30 м2

Какое максимальное рабочее давление и максимальная рабочая температура?

Есть модели с рабочим давлением 30 бар, а есть с рабочим давлением до 45 бар. Максимальная рабочая температура – 225С

Чем спаиваются пластины?

В качестве припоя используется тонкий лист меди.

Можно ли использовать теплообменники для работы с фреонами?

Да, можно. Их основное назначение это работа в качестве испарителей и конденсаторов фреона.

Можно ли использовать в теплообменнике антифризы, незамерзайки, гликоли, тосолы..?

Да. Паяные теплообменники отлично работают с такими средами.

Видеоотзывы

Паяные теплообменники для теплового пункта (системы отопления и ГВС). Видео отзыв!

Паяный Теплообменник TT50-70

Теплообменник для Майнинга. Теплообменник ТТ50-60. Видео отзыв заказчика о смонтированной системе.

Паяный Теплообменник TT50-60

Видео отзыв о решении проблемы ГВС с помощью паяного теплообменника ТТ20-30, мощность 30 кВт.

Паяный Теплообменник TT20-30

Паяный пластинчатый теплообменник для теплого пола на 250 м2 - ТТ50Z-40.

Паяный Теплообменник TT50Z-40

Как нагреть сделать отопление с помощью фреона. Видео отзыв о применении теплообменника ТТ14R-40.

Паяный Теплообменник ТТ14R-40 (фреоновый, для тепловых насосов)

Отопление от Майнинга. Теплообменник ТТ50-40. Видео отзыв заказчика о смонтированной системе.

Паяный Теплообменник TT50-40

Теплообменник ТТ14-30-4,5 в составе теплового насоса. Рабочие среды: фреон 410 - пропиленгликоль

Как нагреть бассейн с помощью фреона. Видео отзыв о применении теплообменника ТТ14R-40 в системе.

Паяный Теплообменник ТТ14R-40 (фреоновый, для тепловых насосов)

Паяный теплообменник ТТ27-40 для системы Вентиляции. Мощность - 65 кВт. Отзыв заказчика!

Паяный Теплообменник TT27-40

Паяный теплообменник ТТ50-20, мощность 60 кВт для системы снеготаяния на автомойке.

Паяный Теплообменник TT50-20
