В системах вентиляции паяные теплообменники выполняют важную роль – они передают тепло от греющего теплоносителя к нагреваемому. Далее нагретый теплоноситель поступает в системы воздушного отопления, которые отвечают за нагрев воздуха в помещении.
Конструктивно, теплообменник состоит из набора специальных нержавеющих пластин, которые спаяны между собой при помощи припоя. С одной стороны пластин протекает греющий теплоноситель, с другой стороны протекает нагреваемая среда, для этого в пластинах имеются специальные каналы. Теплообменники имеют 4 патрубка. 2 патрубка отвечают за подачу и обратку охладителя. Остальные 2 патрубка это вход нагреваемой и выход охлаждаемой среды.
Теплообменник рассчитан по следующим параметрам:

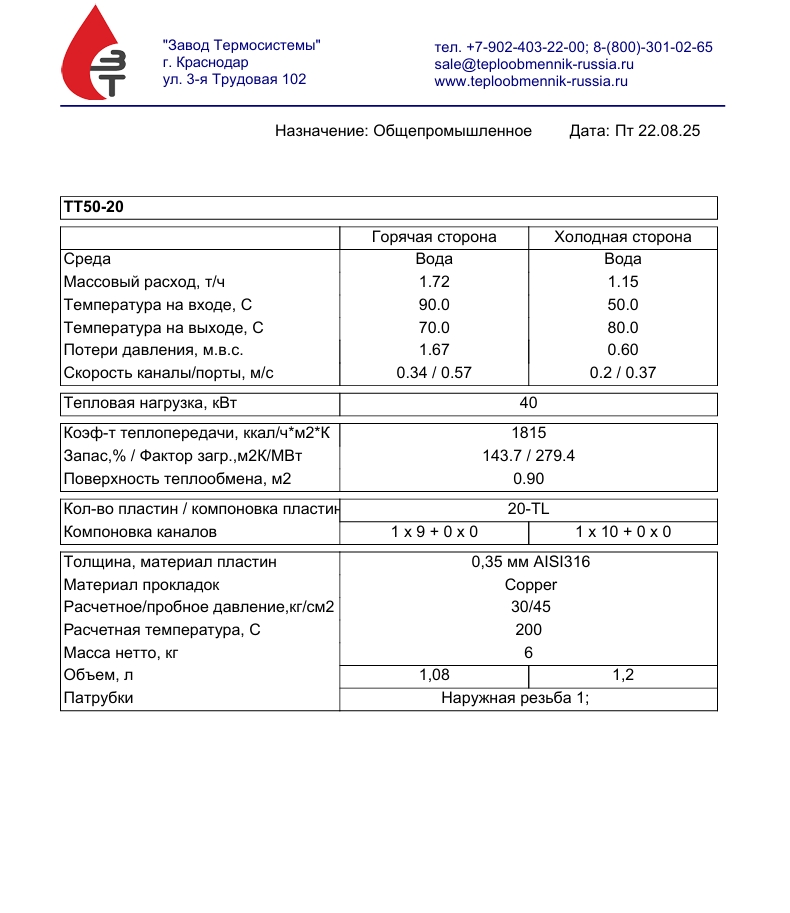

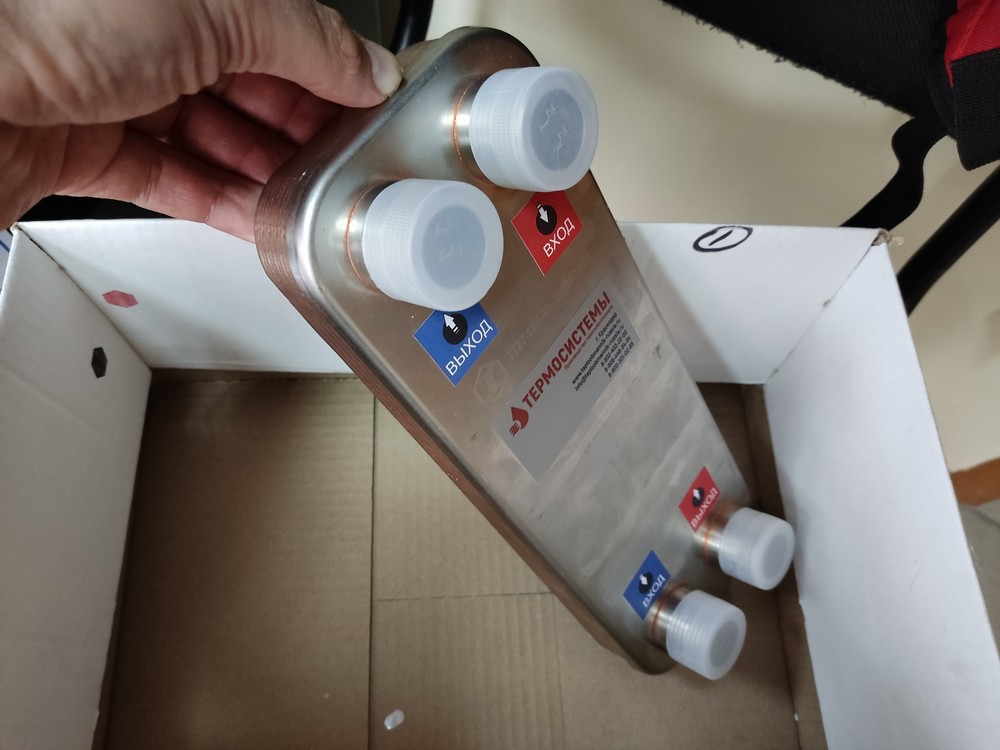

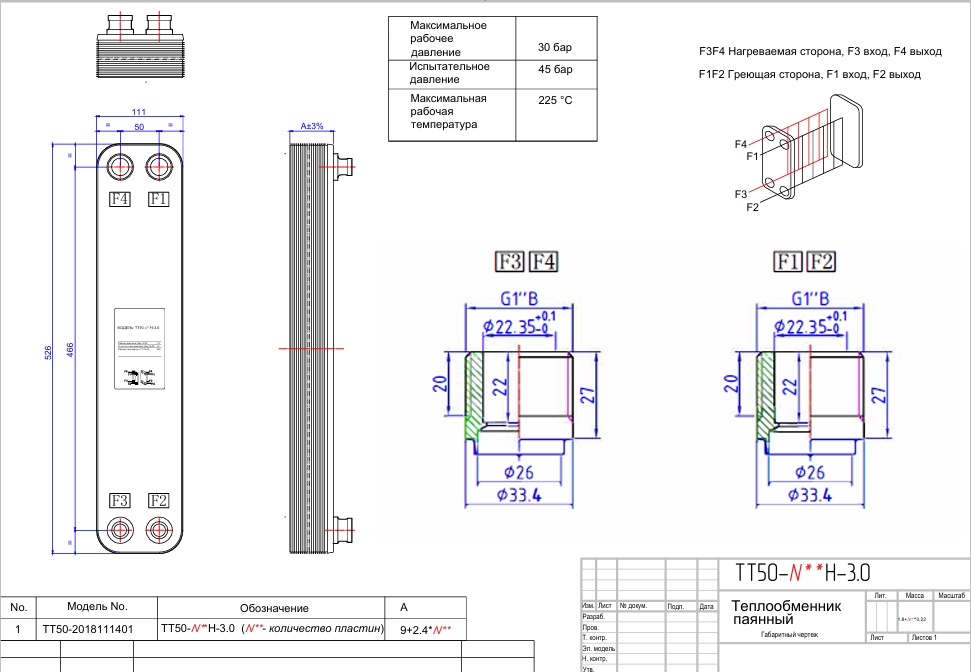

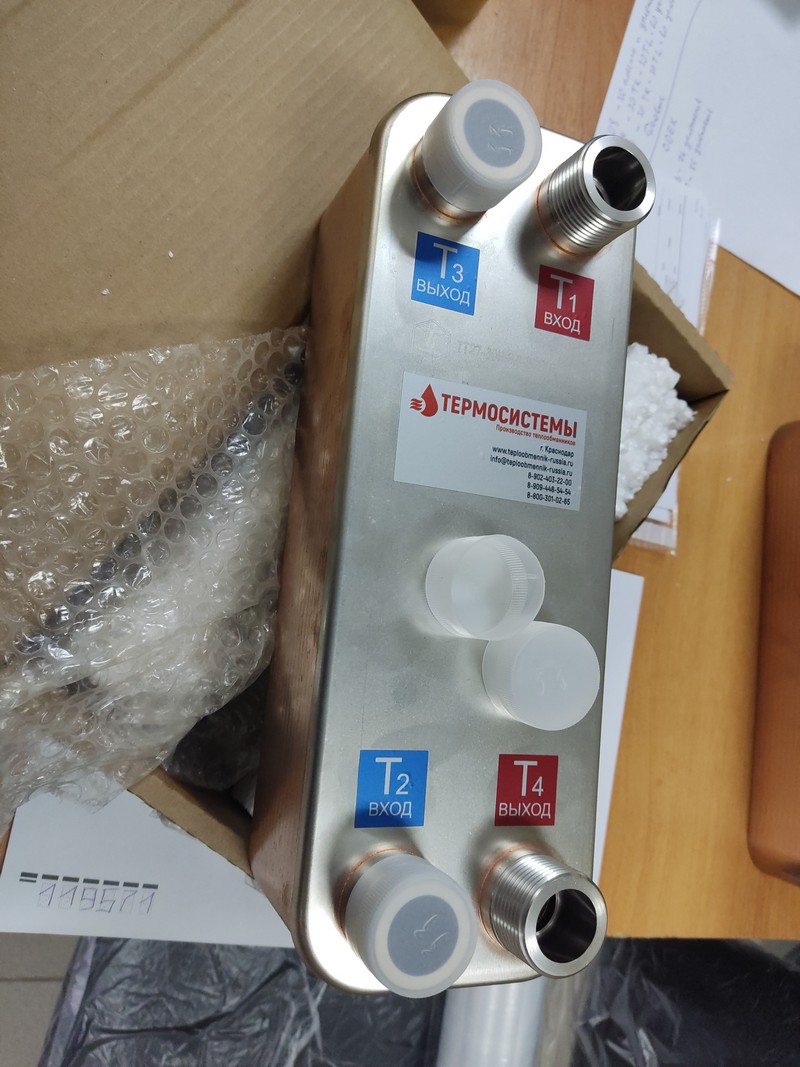

По этим данным был рассчитан паяный теплообменник ТТ50-20. В теплообменнике 20 пластин, поверхность теплообмена – 1 м2.
.jpg)
.jpg)

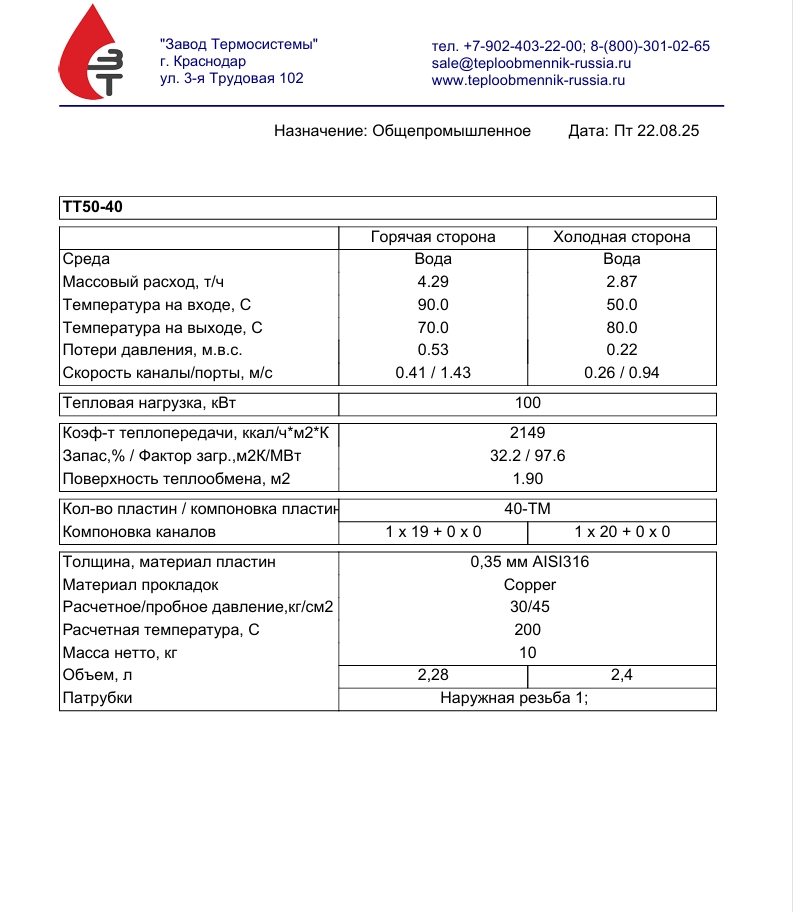

Теплообменник рассчитан по следующим параметрам:

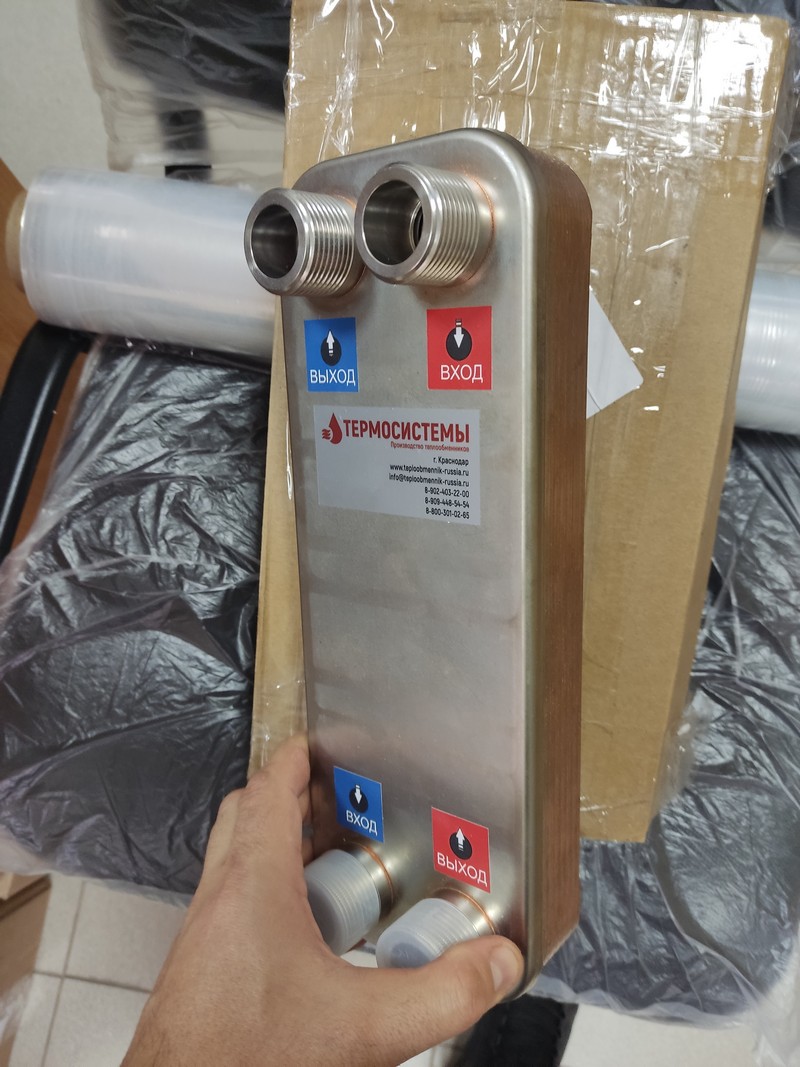

По этим данным был рассчитан паяный теплообменник ТТ50-40. В теплообменнике 40 пластин, поверхность теплообмена – 2 м2.
.jpg)
.jpg)
Необходим расчет теплообменника?
Или сомневаетесь в выборе товара, способах оплаты и доставки? Мы вам поможем! Просто оставьте заявку.
Евгений
Инженер Termosystems
Эти параметры понадобятся нашему инженеру для расчета теплообменника:
Расчет теплообменника занимает 15 минут! В результате вы получите тепловой расчет теплообменника с чертежом и КП с ценой и сроками поставки оборудования.
Материал пластин Нержавеющая сталь AISI316L
Материал патрубков Нержавеющая сталь AISI304
Толщина пластин 0,4 мм
Рабочая температура от -196°С до 200°С
Max рабочее давление 30-45 бар
Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»
Высокий коэффициент теплопередачи
Теплообменник эффективно охлаждает воду, за счет тонких (0,4 мм.) теплообменных пластин.
Компактные размеры
Аппарат идеально встанет в коллекторном шкафу или специальной нише. Также теплообменники обладают меньшим весом, по сравнению с их разборными аналогами.
Высокие рабочие характеристики
Максимальное рабочее давление – 30 бар. Максимальная рабочая температура – 225С, Минимальная рабочая температура (-196С)
Лёгкое подключение
За счет патрубков с наружной резьбой вы легко подключите теплообменник к инженерным сетям с помощью стандартных фитингов (американок, муфт..)
Устойчивость к коррозии
Конструкция теплообменника выполнена полностью из нержавеющей стали. Это исключает любые проблемы с коррозией металла.
Универсальность применения
Теплообменники подходят для использования с гликолями, антифризами, незамерзайками, тосолами и т.д.
Какая мощность у теплообменников?
Мы можем произвести теплообменник на любую мощность от 1 кВт. до 2 МВт.
Какой диаметр патрубков?
Изготавливаем теплообменники с диаметрами патрубков от Ду15(1/2) до Ду200
Какая площадь теплообмена?
Каждый теплообменник имеет свою площадь теплообмена. Чем больше размеры теплообменника, и чем больше в нем пластин – тем больше его поверхность теплообмена. Она измеряется в м2. Диапазон наших аппаратов от 0,14 м2 до 30 м2.
Какое максимальное рабочее давление и максимальная рабочая температура?
Есть модели с рабочим давлением 30 бар, а есть с рабочим давлением до 45 бар. Максимальная рабочая температура – 225°С, Минимальная рабочая температура (-196°С)
Чем спаиваются пластины?
В качестве припоя используется тонкий лист меди.
Можно ли использовать в теплообменнике антифризы, незамерзайки, гликоли, тосолы..?
Да. Паяные теплообменники отлично работают с такими средами.Видеоотзывы
